Gniazdo przyczepy 7-pin + 2-pin 12V / Erich Jaeger 101195

⭐ Gniazdo przyczepy 7-pin + dodatkowe gniazdo zasilające 12 V Erich Jaeger 101195 ⭐

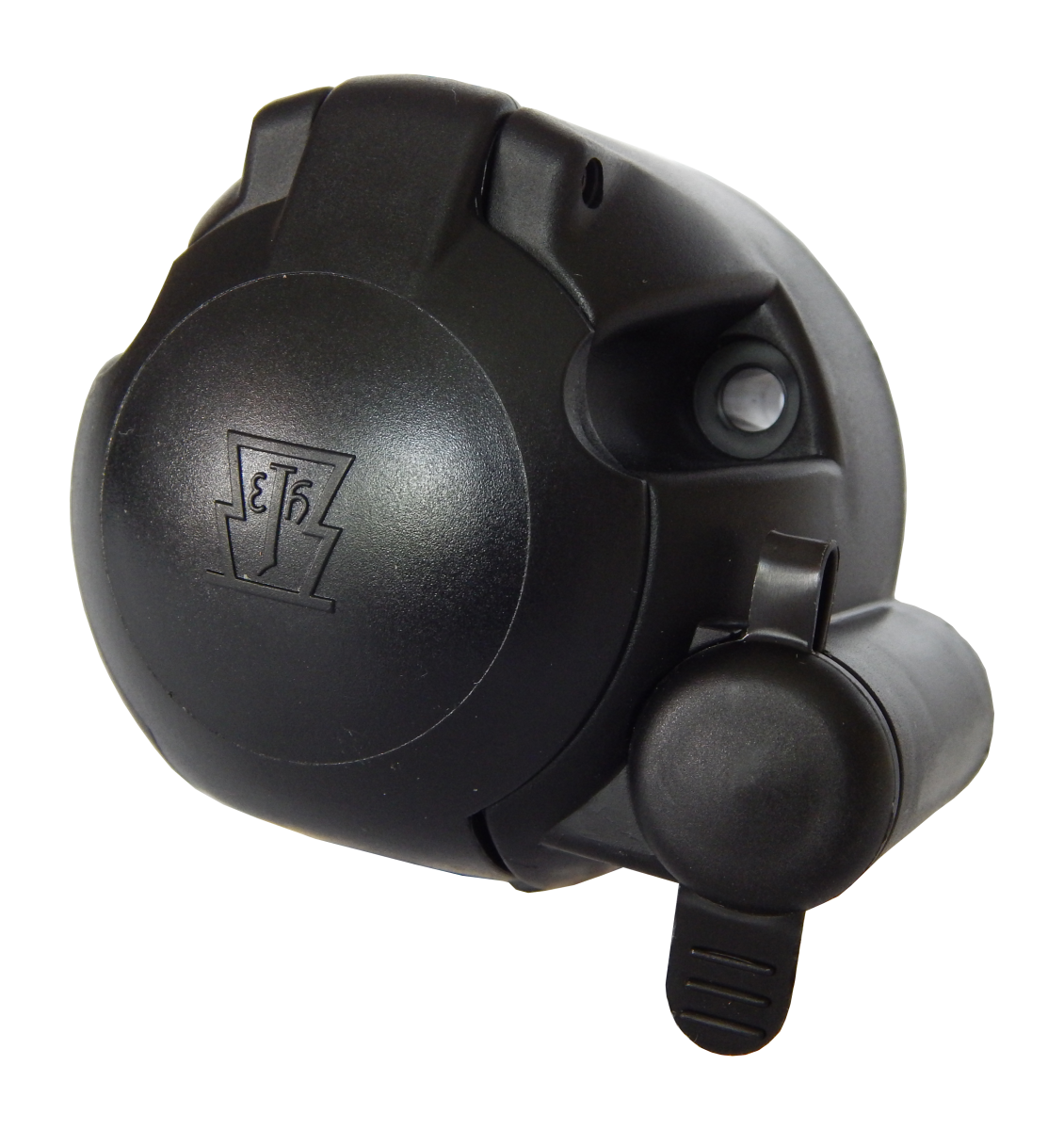

Oryginalne gniazdo Erich Jaeger 101195 łączy w jednej obudowie standardowe 7-pinowe gniazdo instalacji przyczepy oraz dodatkowe, 2-polowe gniazdo zasilające 12 V.

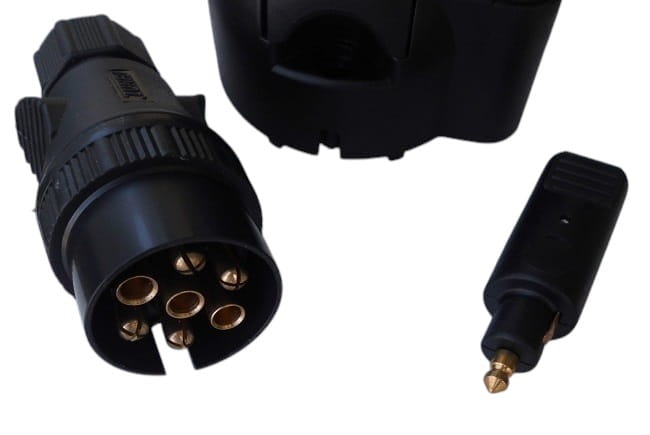

Główne gniazdo 7-pin zgodne z normą ISO 1724 Typ N służy do obsługi oświetlenia przyczepy lub maszyny. Umieszczone z boku dodatkowe gniazdo ISO 4165 umożliwia doprowadzenie zasilania do lampy roboczej oraz innych urządzeń elektrycznych wyposażonych w odpowiednią wtyczkę.

Takie rozwiązanie jest szczególnie praktyczne w ciągnikach, maszynach rolniczych i pojazdach użytkowych, w których oprócz połączenia instalacji oświetleniowej potrzebne jest dodatkowe wyjście zasilania.

✅ Dwa gniazda w jednej obudowie

Model Erich Jaeger 101195 zastępuje dwa oddzielne elementy instalacji:

✔️ standardowe gniazdo przyczepy 7-pin,

✔️ dodatkowe gniazdo zasilające 2-pin typu DIN, zgodne z ISO 4165.

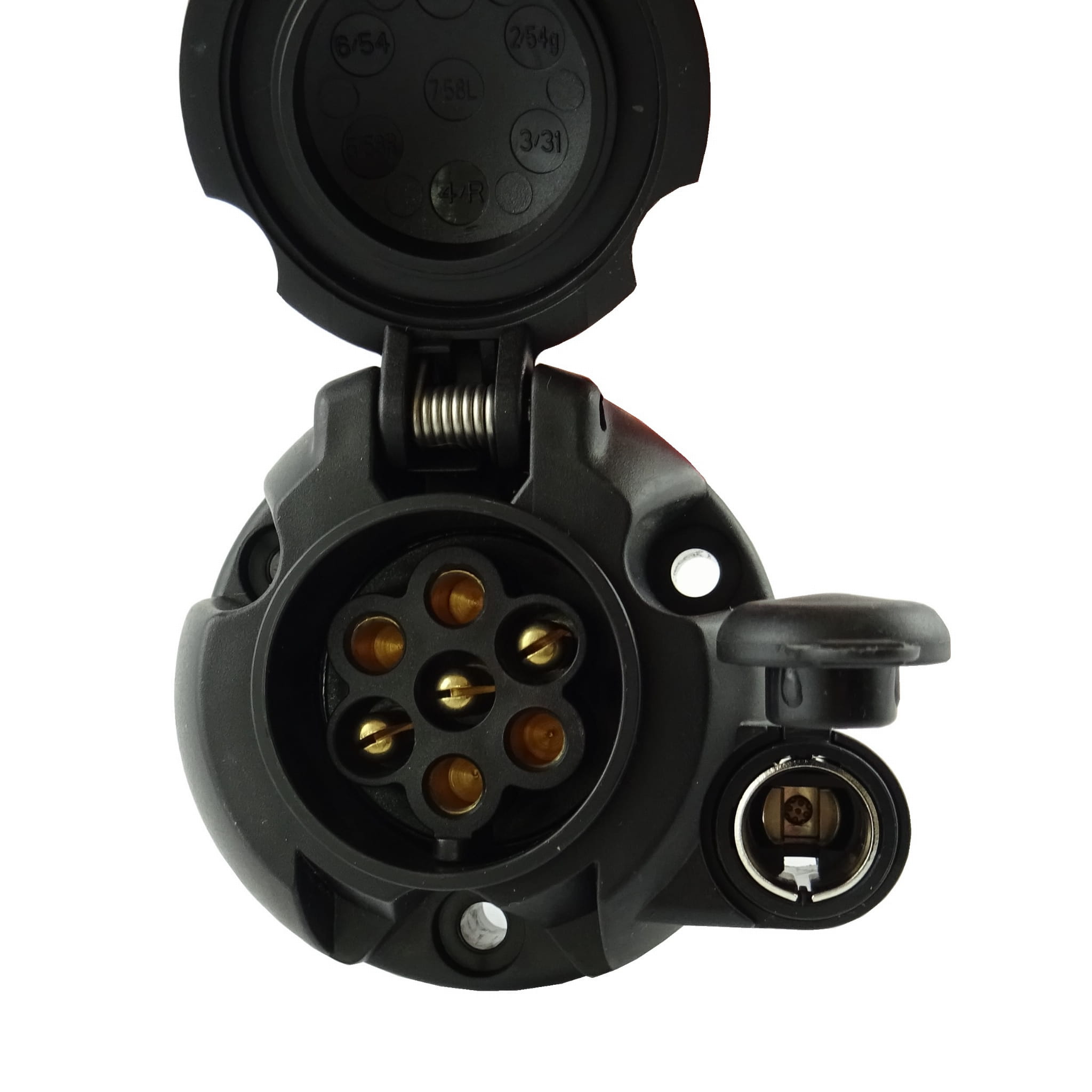

Oba przyłącza mają osobne, zamykane osłony. Pozwala to ograniczyć dostęp kurzu, wilgoci i innych zanieczyszczeń do wnętrza nieużywanych gniazd.

✅ Wygodne podłączenie przewodów

Gniazdo wyposażone jest w zaciski śrubowe, określane również jako przyłącze na śrubki lub kostki. Takie rozwiązanie umożliwia solidne zamocowanie przewodów bez stosowania dodatkowych konektorów wsuwkowych.

Korpus oraz pokrywy wykonano ze wzmocnionego kompozytu. Zwarta, kulista konstrukcja dobrze sprawdza się w instalacjach ciągników, przyczep i maszyn użytkowanych w rolnictwie.

▶️ Specyfikacja techniczna

• Producent: Erich Jaeger
• Numer katalogowy producenta: 101195
• Typ produktu: gniazdo przyczepy z dodatkowym wyjściem zasilania
• Napięcie nominalne: 12 V
• Gniazdo główne: 7-pin / 7-biegunowe
• Norma gniazda głównego: ISO 1724 Typ N
• Gniazdo dodatkowe: 2-polowe
• Norma gniazda dodatkowego: ISO 4165
• Rodzaj dodatkowego gniazda: gniazdo zasilające typu DIN
• Powierzchnia styków: standardowa CuZn
• Sposób podłączenia przewodów: zaciski śrubowe
• Materiał obudowy: wzmocniony kompozyt
• Materiał pokryw: wzmocniony kompozyt
• Kolor obudowy: czarny
• Konstrukcja: kulista, z bocznym gniazdem zasilającym
• Stopień ochrony: IP20 / IP44

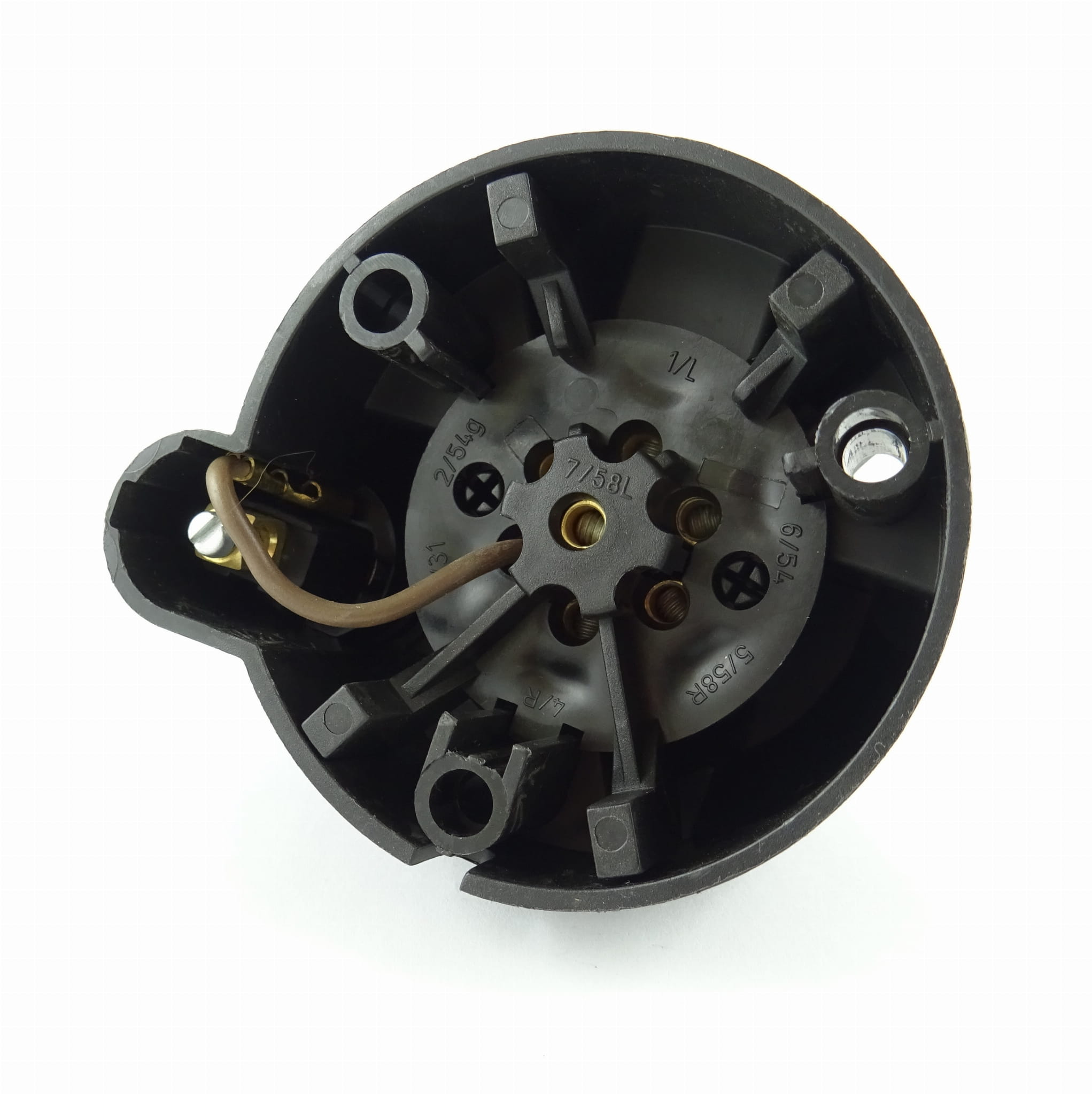

▶️ Funkcje gniazda 7-pin

• 1/L – lewy kierunkowskaz
• 2/54G – tylne światło przeciwmgielne
• 3/31 – masa
• 4/R – prawy kierunkowskaz
• 5/58R – prawe światło pozycyjne
• 6/54 – światła STOP
• 7/58L – lewe światło pozycyjne

▶️ Zastosowanie

Gniazdo przeznaczone jest do instalacji elektrycznych 12 V stosowanych między innymi w:

• ciągnikach rolniczych,
• maszynach rolniczych,
• przyczepach rolniczych,
• przyczepach transportowych,
• samochodach osobowych i dostawczych,
• pojazdach użytkowych,
• maszynach wyposażonych w dodatkową lampę roboczą lub inny odbiornik 12 V.

Przed zakupem należy porównać standard złącza, rozmieszczenie otworów montażowych oraz sposób podłączenia przewodów ze starym gniazdem.

▶️ Numery katalogowe i porównawcze

• Erich Jaeger: 101195
• Erich Jaeger / Kramp: 101195JAE
• Herth+Buss Elparts: 51305150
• Norma głównego gniazda: ISO 1724 Typ N
• Norma dodatkowego gniazda: ISO 4165

Numery porównawcze służą do identyfikacji produktu. Przed montażem należy sprawdzić rodzaj przyłączy i wykonanie stosowane w danym pojeździe lub maszynie.

Najważniejsze cechy

✅ oryginalny produkt Erich Jaeger,

✅ gniazdo przyczepy 7-pin i zasilanie 12 V w jednej obudowie,

✅ dodatkowe gniazdo 2-polowe ISO 4165,

✅ możliwość podłączenia lampy roboczej lub innego urządzenia 12 V,

✅ zaciski śrubowe – montaż przewodów bez konektorów wsuwkowych,

✅ osobne pokrywy obu gniazd,

✅ solidna obudowa ze wzmocnionego kompozytu,

✅ zastosowanie w motoryzacji oraz technice rolniczej,

✅ dobrze rozpoznawalny standard ISO 1724 Typ N.
