Gniazdo przyczepy 7-pin z wyłącznikiem światła przeciwmgielnego / Erich Jaeger

⭐ Gniazdo przyczepy 7-pin z wyłącznikiem światła przeciwmgielnego Erich Jaeger 101297 ⭐

Oryginalne gniazdo haka holowniczego Erich Jaeger 101297, przeznaczone do instalacji elektrycznych 12 V zgodnych z normą ISO 1724 typ N. Płaska obudowa ułatwia montaż przy ograniczonej ilości miejsca, a zaciski śrubowe pozwalają podłączyć przewody bez użycia specjalistycznej zaciskarki.

✅ Dodatkowa funkcja – automatyczne odłączanie światła przeciwmgielnego

Gniazdo zostało wyposażone w dodatkowy mechaniczny styk rozłączający. Po włożeniu wtyczki przyczepy automatycznie wyłącza on tylne światło przeciwmgielne w pojeździe ciągnącym, przekazując zasilanie do światła przeciwmgielnego przyczepy.

Zapobiega to odbijaniu się intensywnego czerwonego światła od przedniej ściany przyczepy oraz oślepianiu kierowcy. Po wyjęciu wtyczki światło przeciwmgielne samochodu ponownie działa w standardowy sposób. Funkcja wymaga prawidłowego podłączenia dodatkowego styku podczas montażu.

Specyfikacja

✔️ Producent: Erich Jaeger
✔️ Numer producenta: 101297
✔️ EAN: 4023085220466
✔️ Rodzaj: gniazdo elektryczne haka holowniczego
✔️ Liczba styków roboczych: 7

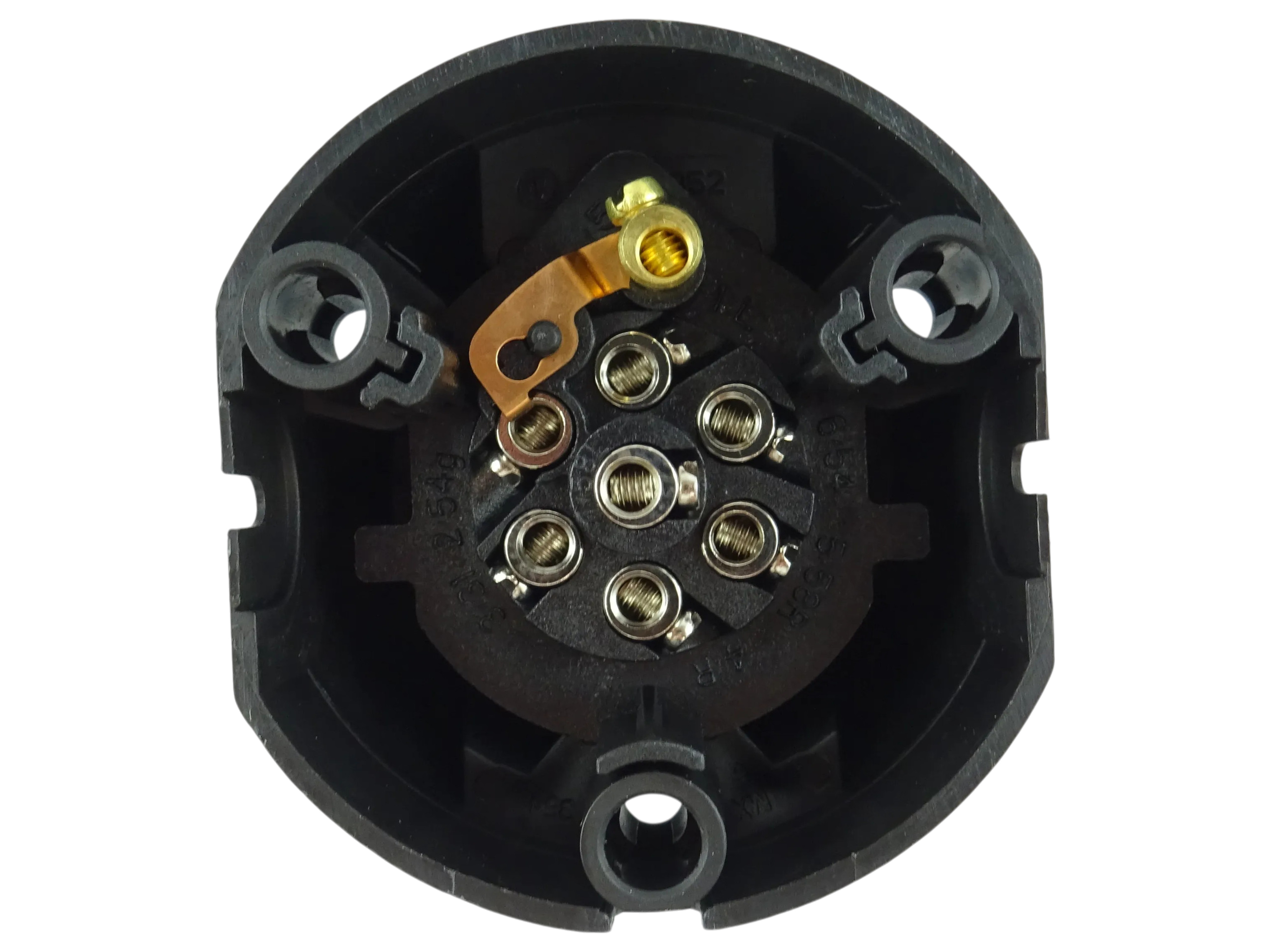

✔️ Styk dodatkowy: mechaniczny wyłącznik światła przeciwmgielnego
✔️ Napięcie znamionowe: 12 V
✔️ Norma: ISO 1724 – typ N
✔️ Sposób podłączenia: zaciski śrubowe
✔️ Średnica przewodu: 8–13 mm
✔️ Powierzchnia styków: niklowana
✔️ Konstrukcja: płaska
✔️ Materiał obudowy i pokrywy: wzmocnione tworzywo kompozytowe
✔️ Kolor: czarny
✔️ Stopień ochrony: IP44
✔️ Oznaczenie producenta: logo Erich Jaeger

Zastosowanie

Gniazdo służy do połączenia instalacji oświetleniowej pojazdu z przyczepą wyposażoną w standardową wtyczkę 7-pin.

Przykładowe zastosowanie:

✔️ samochód osobowy z hakiem i lekka przyczepa towarowa
✔️ samochód dostawczy ciągnący lawetę
✔️ pojazd terenowy z przyczepą transportową
✔️ ciągnik lub pojazd komunalny z instalacją 12 V
✔️ przyczepa wyposażona w kierunkowskazy, światła pozycyjne, STOP oraz tylne światło przeciwmgielne

Standard 7-pin nie obsługuje światła cofania ani stałego zasilania urządzeń w przyczepie. Do takich zastosowań należy wybrać instalację 13-pin zgodną z ISO 11446.

Zawartość zestawu

✔️ Gniazdo Erich Jaeger 101297

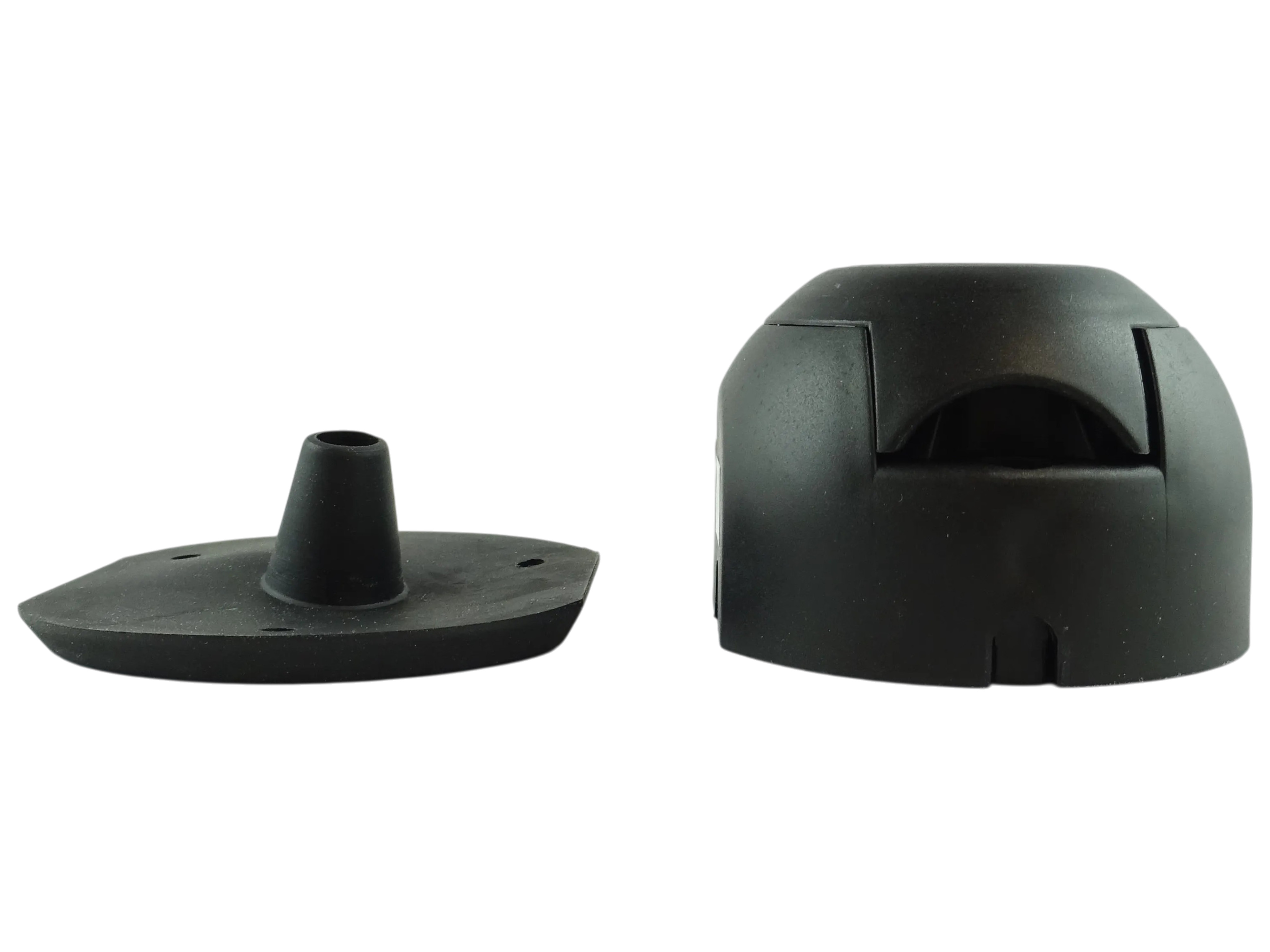

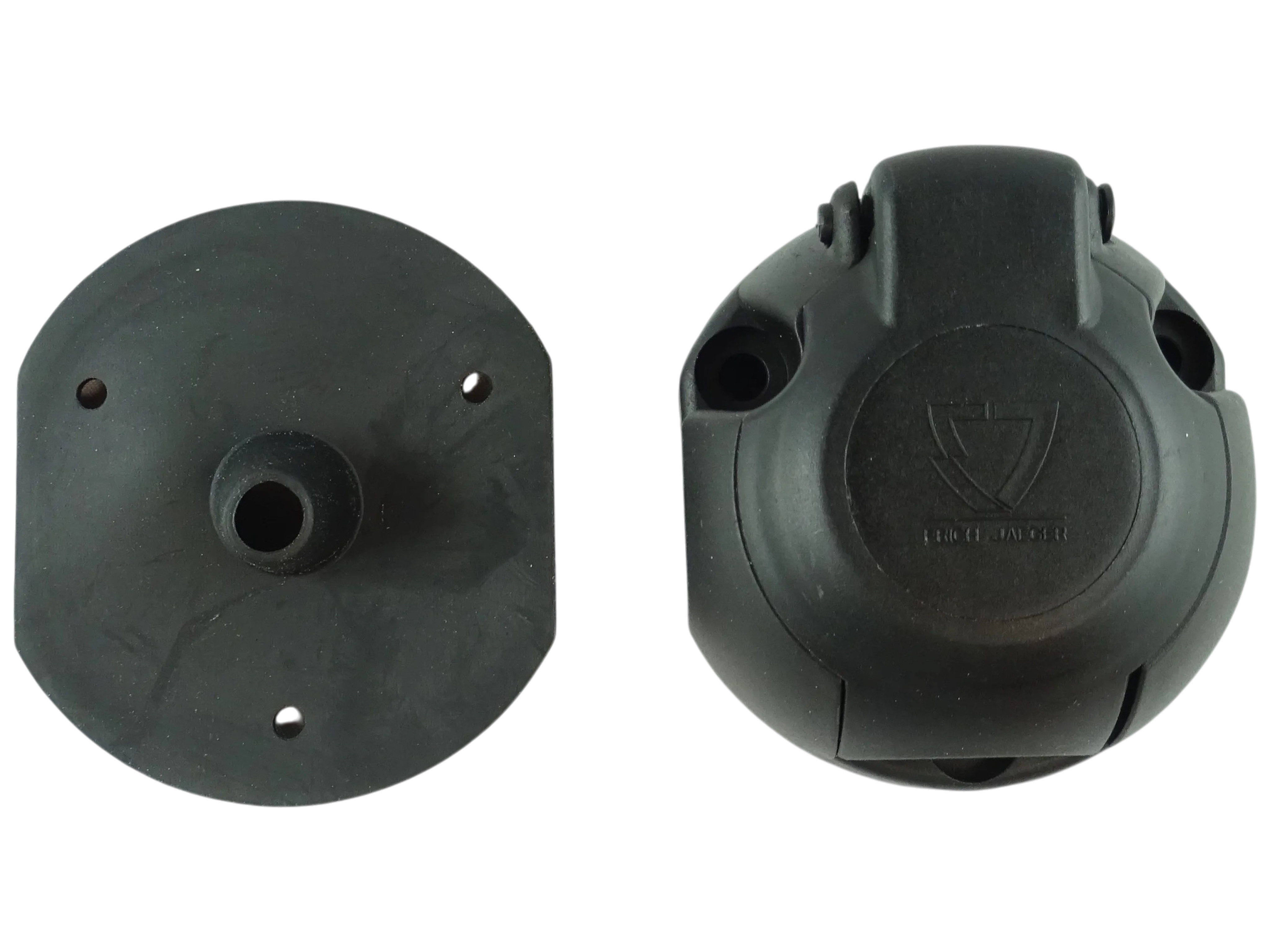

✔️ Gumowa uszczelka tylna z przepustem przewodu
✔️ Schemat rozmieszczenia i podłączenia styków

Elementy montażowe, takie jak śruby i nakrętki, nie są częścią zestawu.

Numery porównawcze innych producentów

✔️ Erich Jaeger: 101297
✔️ HELLA: 8JB 001 943-011
✔️ HELLA: 084094
✔️ Herth+Buss Elparts: 51305128
✔️ Herth+Buss Elparts: 51305140
✔️ Herth+Buss Elparts: 51305140066
✔️ Jokon: 42.0002.000
✔️ Ring Automotive: A0012
✔️ Durite: 0-693-09 / 069309
✔️ Valeryd: 3099017

Podane numery dotyczą gniazd 7-pin zgodnych z ISO 1724, wyposażonych w funkcję odłączania tylnego światła przeciwmgielnego. Przed zastosowaniem zamiennika należy porównać rozstaw otworów, głębokość zabudowy, sposób uszczelnienia i układ dodatkowego styku.

Cechy produktu

⭐ Czytelny opis funkcji styków umieszczony po wewnętrznej stronie pokrywy

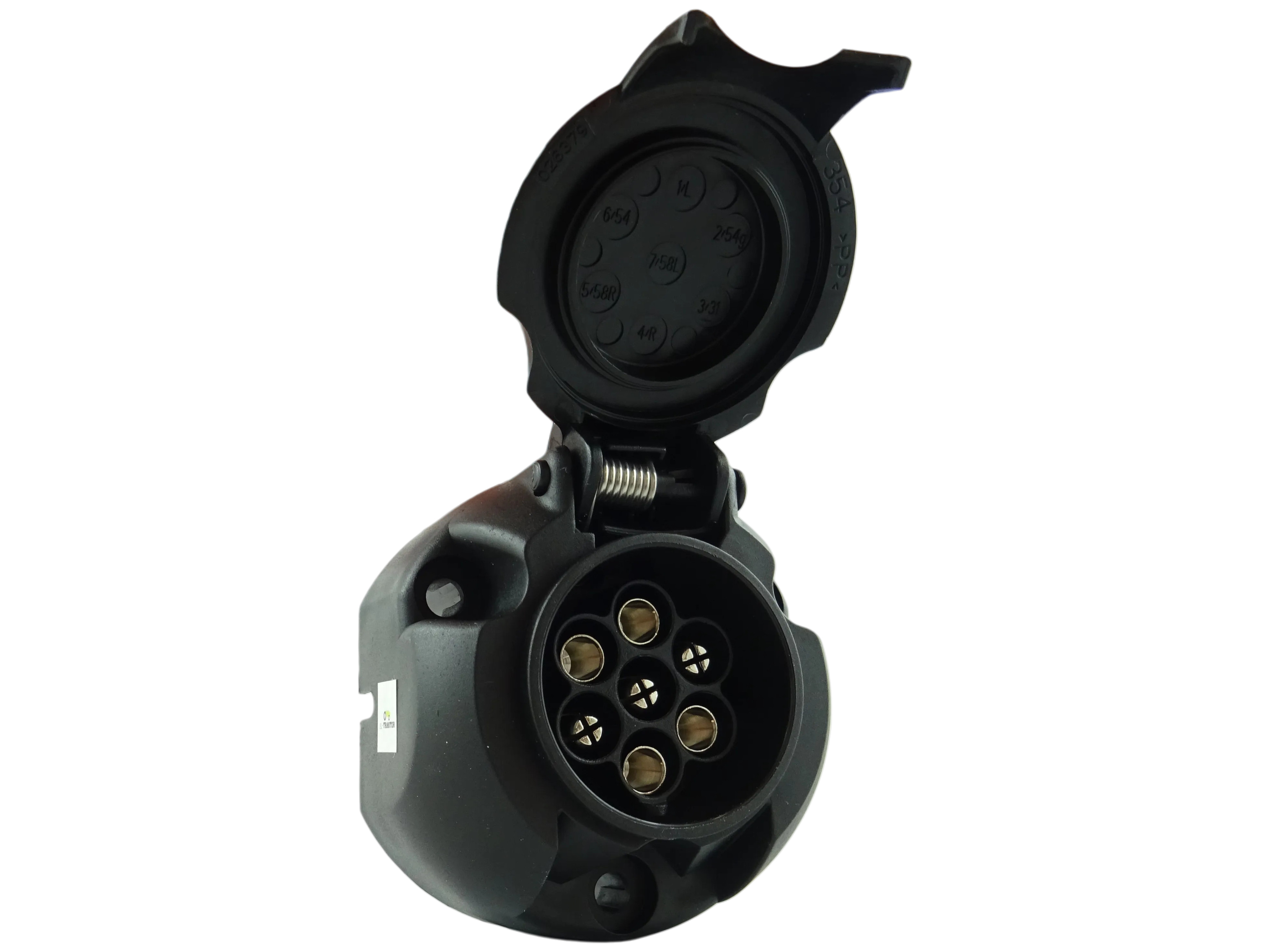

⭐ Sprężynowa klapka chroniąca wnętrze po odłączeniu przyczepy
⭐ Trzy otwory montażowe zapewniające stabilne mocowanie
⭐ Tylna uszczelka osłaniająca miejsce wprowadzenia przewodu
⭐ Oryginalna jakość Erich Jaeger
