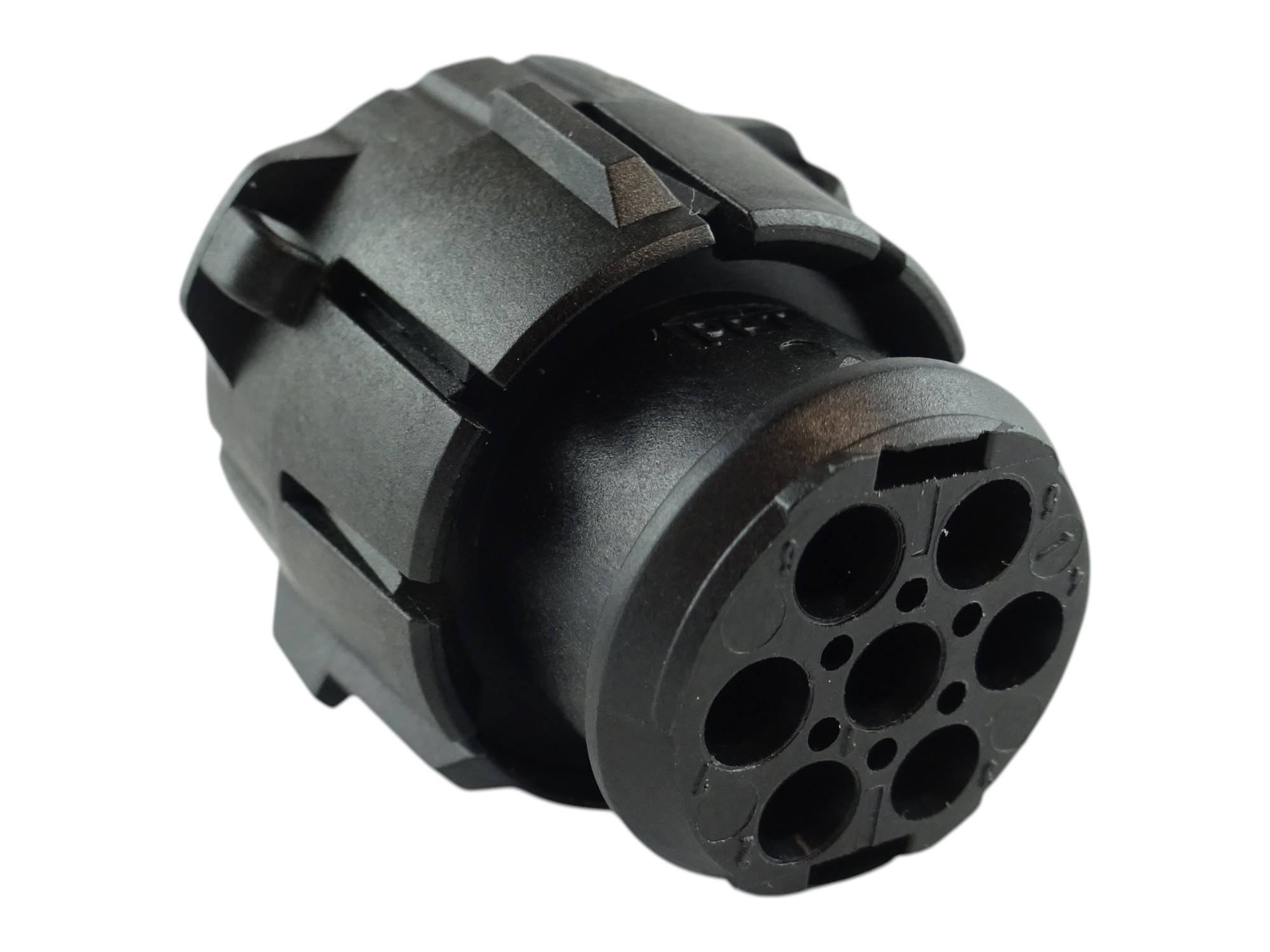

ITT Cannon APD-14BS7 – złącze okrągłe bagnetowe 7-pin (6+1), IP67/IP69K

⭐ ITT Cannon APD-14BS7 – złącze okrągłe bagnetowe 7-pin (6+1), IP67/IP69K ⭐

Złącze okrągłe ITT Cannon APD-14BS7 należy do serii APD – profesjonalnych złączy przeznaczonych do pracy w ekstremalnych warunkach. Wariant 7-pinowy (układ 6+1) zapewnia sześć pinów użytkowych oraz jeden centralny styk, co czyni go uniwersalnym rozwiązaniem dla aplikacji w pojazdach ciężkich, maszynach rolniczych i systemach przemysłowych. Dzięki konstrukcji z polimeru wzmocnionego włóknem szklanym i uszczelnieniu zgodnemu z IP67/IP69K, złącze gwarantuje niezawodne działanie w warunkach dużej wilgotności, zapylenia oraz wibracji.

Specyfikacja techniczna
▶️ Producent: ITT Cannon
▶️ Seria: APD
▶️ Numer katalogowy: APD-14BS7
▶️ Liczba pinów: 7 (układ 6+1)
▶️ Kolor obudowy: czarny
▶️ Prąd znamionowy: do 16 A (dla przewodu 1,5 mm²)
▶️ Napięcie znamionowe: do 48 V DC
▶️ Zakres przewodów: 0,75 – 1,5 mm² (AWG 18–16)
▶️ Styki: Size 16 T2P, zaciskane (sprzedawane osobno)
▶️ Odporność napięciowa: 1000 V AC, 60 s
▶️ Rezystancja styku: ≤ 5 mΩ
▶️ Rezystancja izolacji: ≥ 10 MΩ
▶️ Klasa szczelności: IP67 / IP69K (z uszczelnieniem przewodów)
▶️ Materiał obudowy: PBT GF (polimer wzmacniany włóknem szklanym)
▶️ Materiał nakrętki sprzęgła: PA66 GF
▶️ Materiał uszczelki: HNBR (opcjonalnie FXM)
▶️ Zakres temperatur pracy: –40 °C do +125 °C
▶️ Trwałość: 50 cykli łączeniowych
▶️ Moment dokręcania sprzęgła: 1,2 Nm (max)
▶️ Odporność mechaniczna: 2 J (test upadku kuli 49 mm z wys. 400 mm)
▶️ Zgodność: RoHS

Zastosowania:
✔️ Maszyny rolnicze – ciągniki, kombajny, systemy sterowania i zasilania
✔️ Pojazdy ciężarowe i autobusy – oświetlenie, ECU, systemy ABS/EBS
✔️ Maszyny budowlane i off-road – układy kontroli trakcji i hamulców, czujniki
✔️ Instalacje narażone na wodę, błoto, paliwa i wibracje – odporność IP69K

Dodatkowe zalety
✅ Układ 6+1 pinów – uniwersalne zastosowanie sygnałowe i zasilające
✅ Bagnetowe sprzęgło – szybkie i pewne łączenie w każdych warunkach
✅ Ochrona IP67/IP69K – pełna szczelność, również przy myciu ciśnieniowym
✅ Wysoka odporność chemiczna – kompatybilność z paliwami, olejami i płynem hamulcowym
✅ Niezawodność OEM – stosowane przez producentów pojazdów i maszyn na całym świecie

Złącze ITT Cannon APD-14BS7 to gwarancja trwałości i bezpieczeństwa połączeń w najbardziej wymagających aplikacjach. Dzięki układowi 6+1, wysokiej szczelności i odporności mechanicznej doskonale sprawdzi się w pojazdach użytkowych, maszynach rolniczych i systemach przemysłowych.
