Przekaźnik przełączający z diodą 12V 20/30A Wehrle 20201103A

⭐ Przekaźnik przełączający z diodą 12V 20/30A Wehrle 20 201 103A ⭐

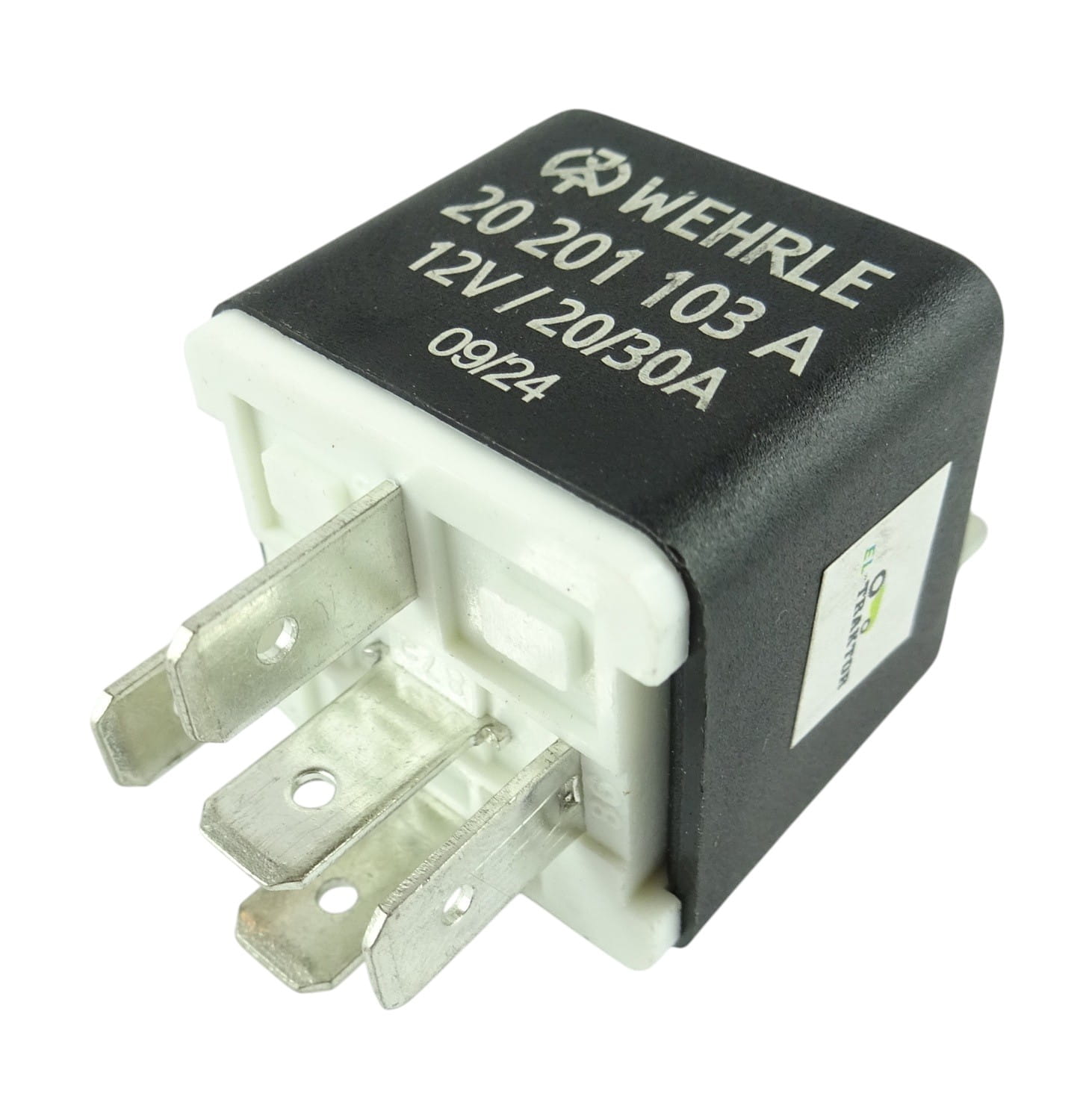

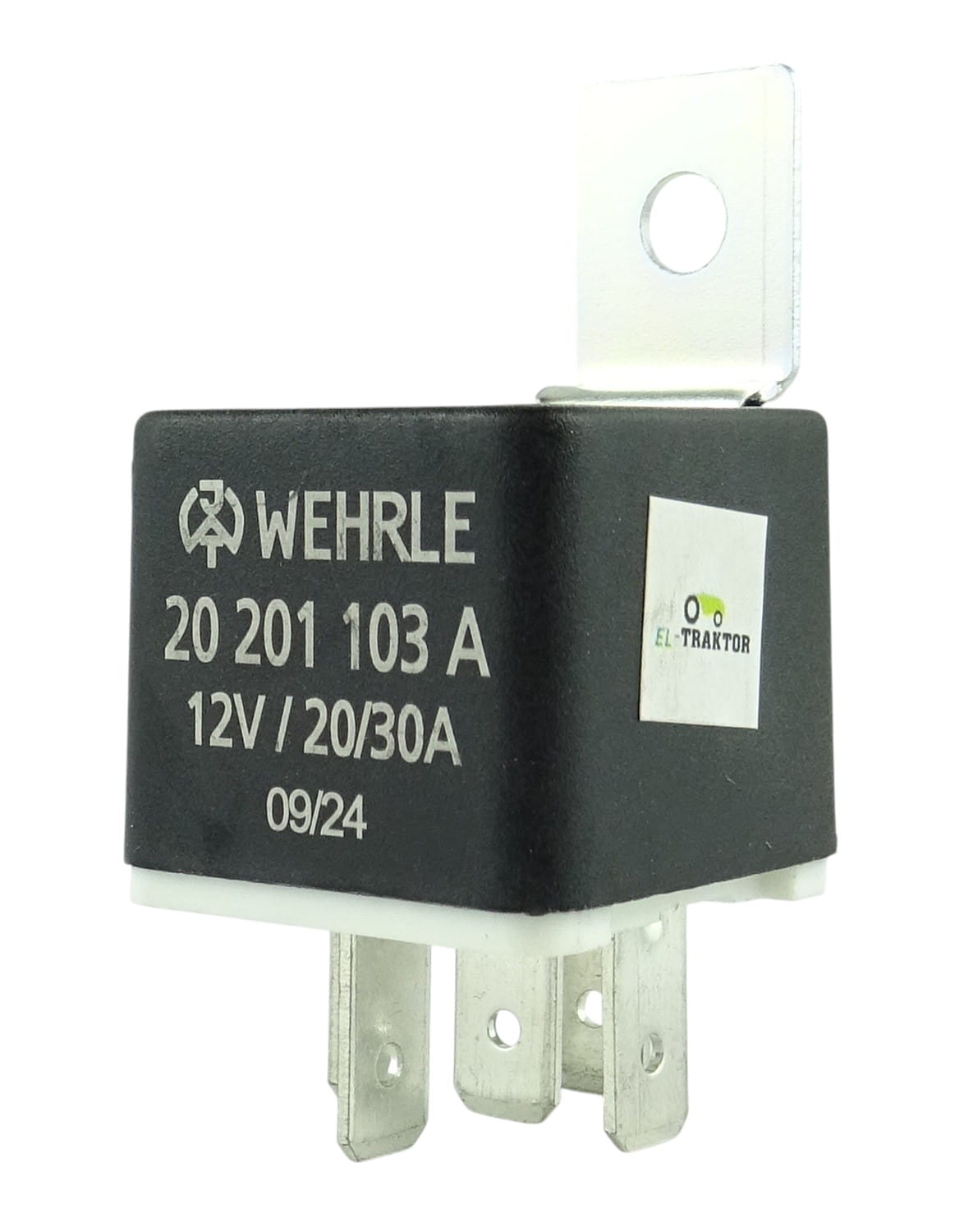

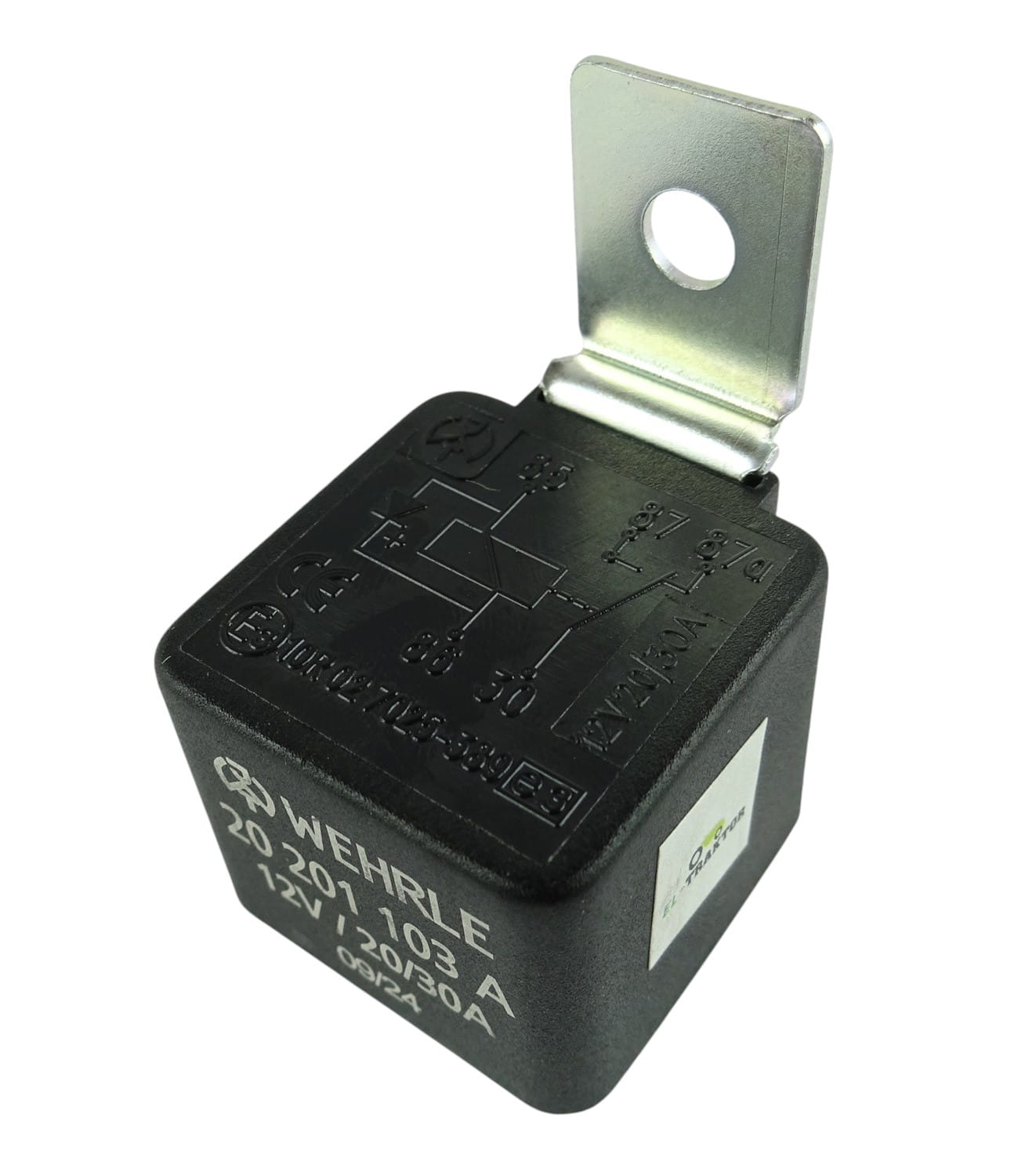

Przekaźnik przełączający austriackiej firmy Wehrle, model 20 201 103 A, to niezawodny komponent elektryczny przeznaczony do układów 12V. Wyposażony w 5-pinowe złącze (układ typu 1xNO + 1xNC), umożliwia obsługę obciążeń do 30A przy 12V.

Dodatkowo przekaźnik posiada diodę – a dokładniej dioda zaporowa (ang. flyback diode, freewheeling diode), która pełni bardzo ważną funkcję ochronną. Jej głównym zadaniem jest ochrona układów elektronicznych (np. mikrokontrolera, tranzystora sterującego) przed uszkodzeniem spowodowanym przez nagły skok napięcia przy wyłączaniu cewki przekaźnika.

Dlaczego to potrzebne?
Kiedy przekaźnik jest wyłączany, pole magnetyczne cewki gwałtownie się zapada, co generuje wysokie napięcie (tzw. przepięcie indukcyjne). To napięcie może wynosić nawet kilkaset woltów i łatwo uszkodzić elementy elektroniczne w układzie.

Rola diody:
Dioda zaporowa jest podłączona równolegle do cewki przekaźnika, ale w kierunku przeciwnym do normalnego przepływu prądu. Gdy przekaźnik jest włączony – dioda nie przewodzi. Gdy przekaźnik się wyłącza i pojawia się przepięcie – dioda przewodzi i zamyka obwód dla prądu indukcyjnego, chroniąc pozostałe elementy.

Specyfikacja techniczna:
▶️ Typ przekaźnika: Przekaźnik przełączający
▶️ Napięcie znamionowe: 12V DC
▶️ Dioda zaporowa: TAK
▶️ Maksymalne obciążenie: 30A (przy stykach NO), 20A (przy stykach NC)
▶️ Liczba pinów: 5

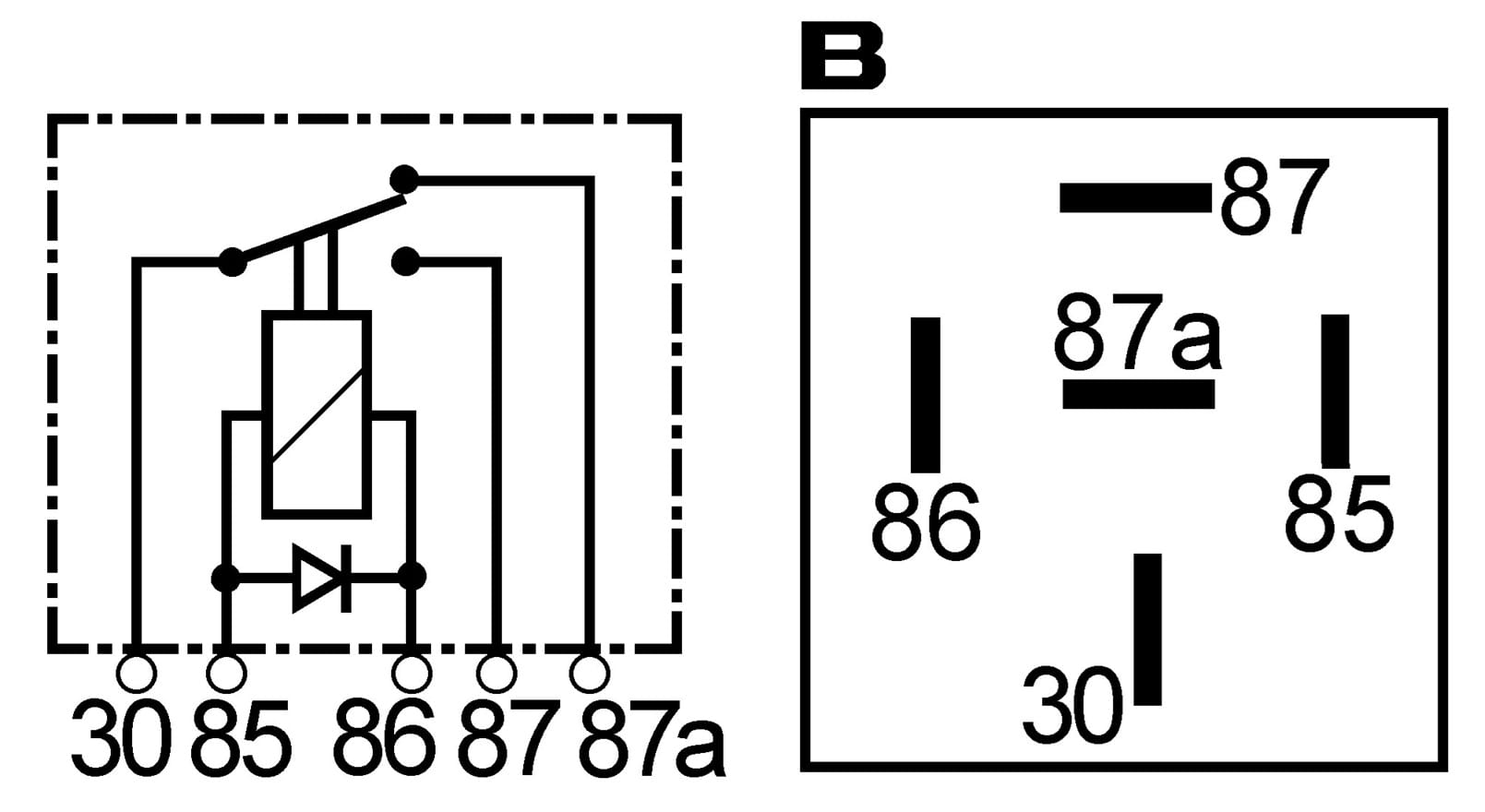

▶️ Układ wyprowadzeń: 87a - NC, 87 - NO, 30 - COM, 85 - cewka (-), 86 - cewka (+)
▶️ Model producenta: 20201103A
▶️ Producent: Wehrle

Dodatkowe zalety:
✅ Wysoka jakość wykonania gwarantowana przez renomowanego producenta
✅ Uniwersalne zastosowanie w pojazdach, maszynach rolniczych i budowlanych
✅ Kompatybilny z popularnymi gniazdami przekaźników
✅ Odporny na wibracje i warunki zewnętrzne
✅ Chroni tranzystory, mikrokontrolery i inne delikatne komponenty
✅ Zapobiega iskrzeniu i zakłóceniom
✅ Zwiększa trwałość całego układu

O producencie – Wehrle Electronics:
⭐ Wehrle to austriacka firma z siedzibą w Albersdorfie (Austria), działająca od 1952 roku. Początkowo specjalizowała się w regulatorach napięcia, a od 1969 roku rozwija produkcję przekaźników i modułów elektronicznych.
⭐ Wdraża nowoczesne technologie, takie jak montaż SMD i układy mikroprocesorowe, stale rozwijając swoje portfolio.
⭐ Wehrle posiada certyfikaty ISO 9001, ISO 14001, VDA 6.1 oraz ISO TS 16949, co potwierdza najwyższe standardy jakości.
