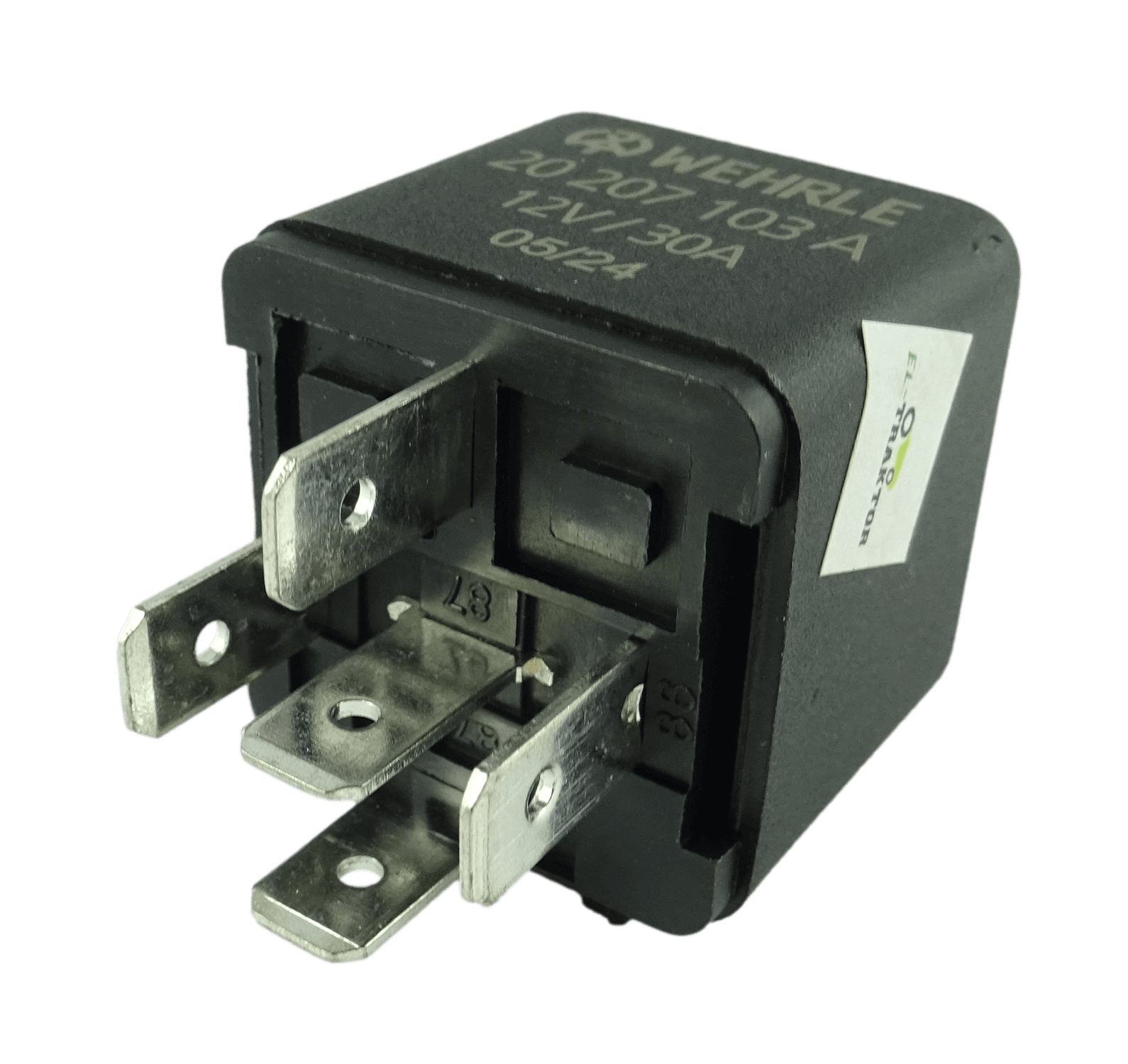

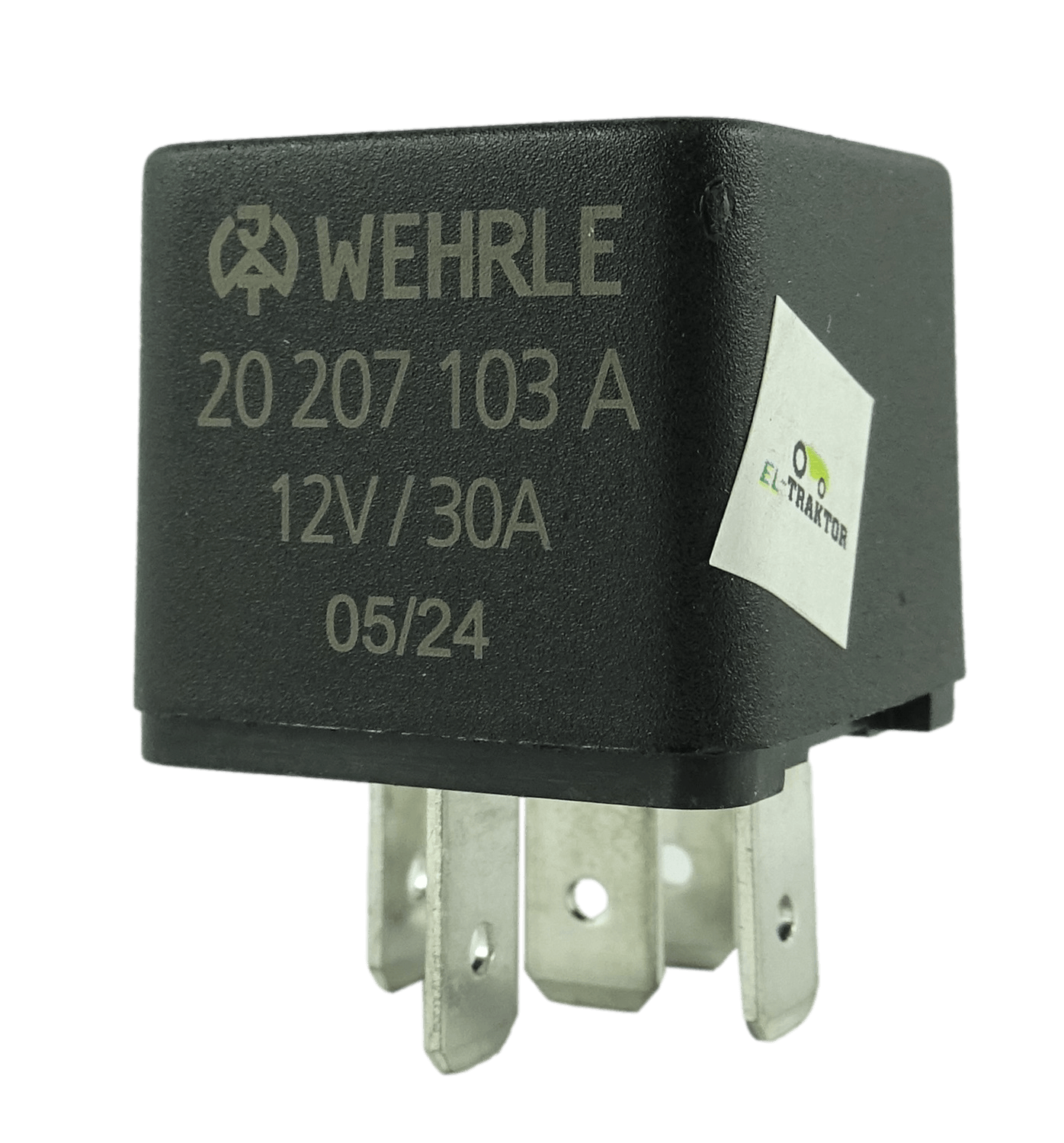

Przekaźnik uniwersalny 12V 30A 5-pin / Wehrle 20 207 103 A

⭐ Przekaźnik zwierny WEHRLE WE20207103A 12V 30A 5-pin z diodą ⭐

Oryginalny przekaźnik elektromagnetyczny WEHRLE przeznaczony do instalacji elektrycznych 12 V. Model posiada styk zwierny N.O. o obciążalności 30 A, dwa równoległe wyjścia 87 oraz diodę zabezpieczającą układ sterujący przed przepięciami powstającymi podczas wyłączania cewki. Metalowy uchwyt umożliwia stabilny montaż przekaźnika w pojeździe lub maszynie.

Specyfikacja techniczna

▶️ Producent: WEHRLE

▶️ Numer producenta: 20 207 103 A

▶️ Rodzaj przekaźnika: elektromagnetyczny, zwierny

▶️ Układ styków: N.O. – normalnie otwarty

▶️ Napięcie znamionowe: 12 V

▶️ Prąd znamionowy: 30 A

▶️ Liczba pinów: 5

▶️ Oznaczenia zacisków: 30, 85, 86, 87, 87

▶️ Liczba wyjść prądowych: 2 × 87

▶️ Szerokość konektorów: 6,3 mm

▶️ Zabezpieczenie cewki: dioda gasząca

▶️ Konfiguracja zacisków WEHRLE: A4

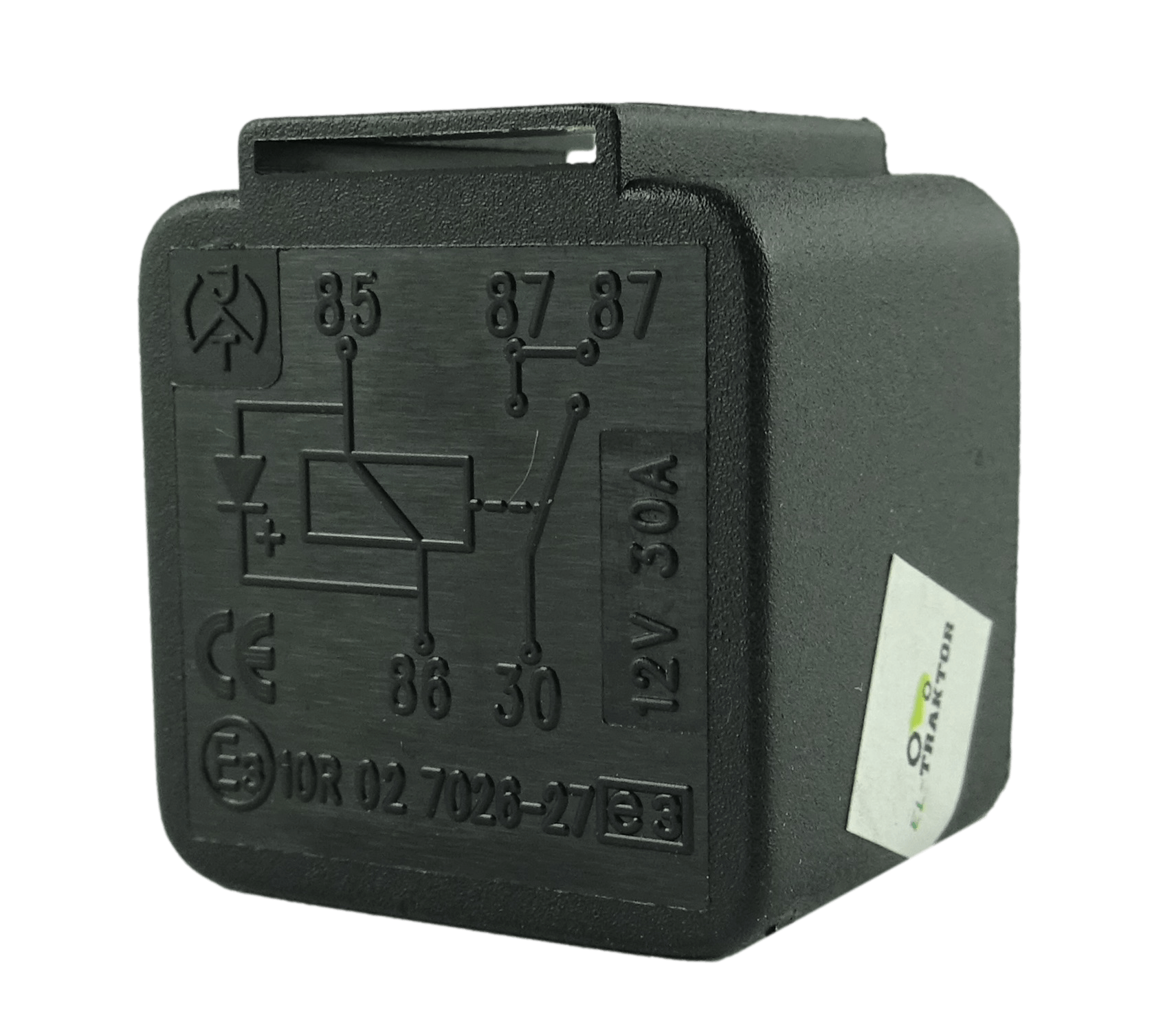

▶️ Schemat elektryczny WEHRLE: S4

▶️ Wariant obudowy WEHRLE: D1

▶️ Uchwyt montażowy: metalowy

Przekaźnik posiada dwa równoległe wyjścia 87, które zostają załączone jednocześnie. Nie jest to przekaźnik przełączny z wyjściami 87 i 87a.

Ze względu na wbudowaną diodę należy zachować prawidłową polaryzację cewki: zacisk 86 – plus (+), zacisk 85 – minus/masa (−).

Numery referencyjne

▶️ WEHRLE: WE20207103A

▶️ WEHRLE: 20 207 103 A

▶️ WEHRLE: 70REF384

▶️ Bosch: 0 332 019 155

▶️ Fiat: 7775644

▶️ Herth+Buss: 75613109

Zastosowanie

Przekaźnik znajduje zastosowanie między innymi w:

ciągnikach rolniczych,

kombajnach,

maszynach budowlanych,

samochodach osobowych i użytkowych,

pojazdach specjalnych,

instalacjach oświetlenia roboczego,

układach wentylatorów i pomp elektrycznych,

sygnałach dźwiękowych,

innych instalacjach elektrycznych 12 V o obciążeniu do 30 A.

Zalety produktu

✔️ oryginalny produkt WEHRLE

✔️ wysoka obciążalność 30 A

✔️ dwa równoległe wyjścia 87

✔️ wbudowana dioda ograniczająca przepięcia

✔️ możliwość współpracy z elektronicznymi układami sterującymi

✔️ standardowe konektory 6,3 mm

✔️ metalowy uchwyt montażowy

✔️ szerokie zastosowanie w instalacjach 12 V
