Moduł końcowy instalacji ISOBUS i CAN Bus 6-pin do maszyn rolniczych / rezystancja, terminator

Rezystancja końcowa terminator ISOBUS CAN Powell PWTBC 6-pin MP150S

Rezystancja końcowa Powell PWTBC służy do prawidłowego zakończenia segmentu magistrali komunikacyjnej CAN w instalacjach maszyn rolniczych. Element stabilizuje transmisję danych pomiędzy sterownikami, terminalami i urządzeniami pracującymi w systemie ISOBUS.

Terminator zapewnia wymaganą terminację oraz polaryzację elektryczną magistrali. Ogranicza odbicia sygnału powstające na końcu przewodów, które mogą powodować błędy komunikacji, okresowe zanikanie urządzeń lub brak ich wykrywania przez terminal.

✅ Zgodność z systemami ISOBUS i CAN Bus
✅ Oryginalny produkt marki Powell

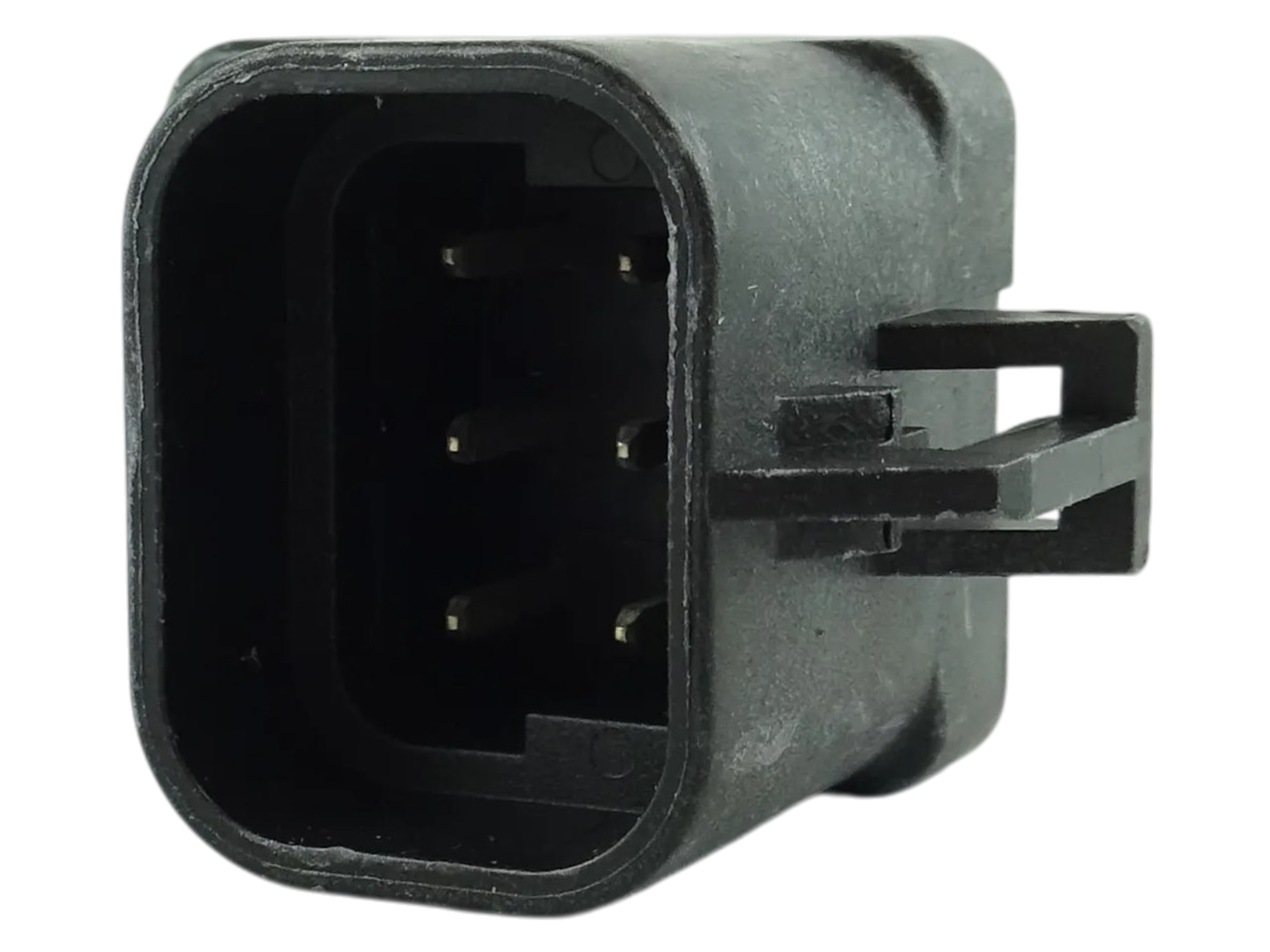

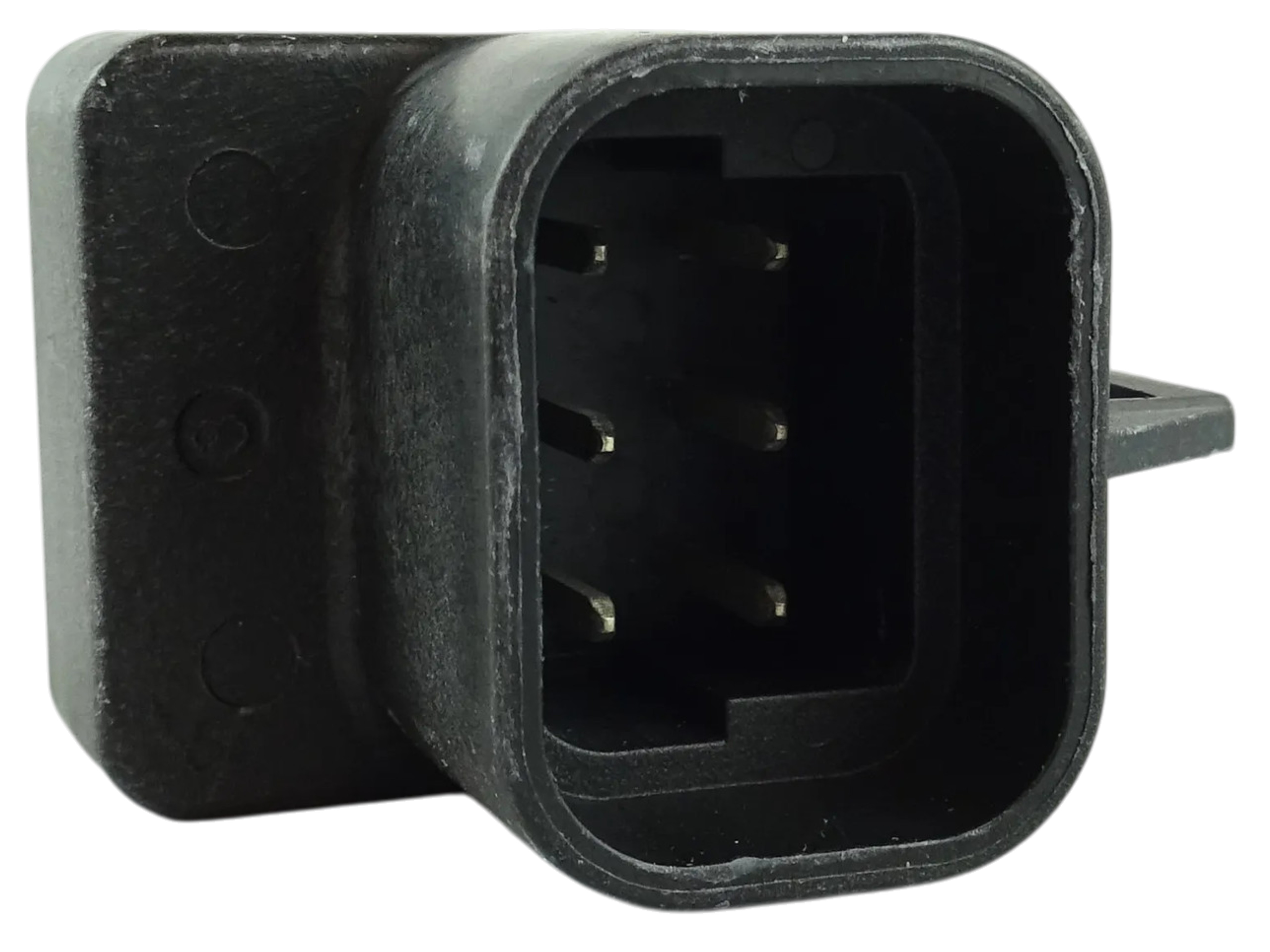

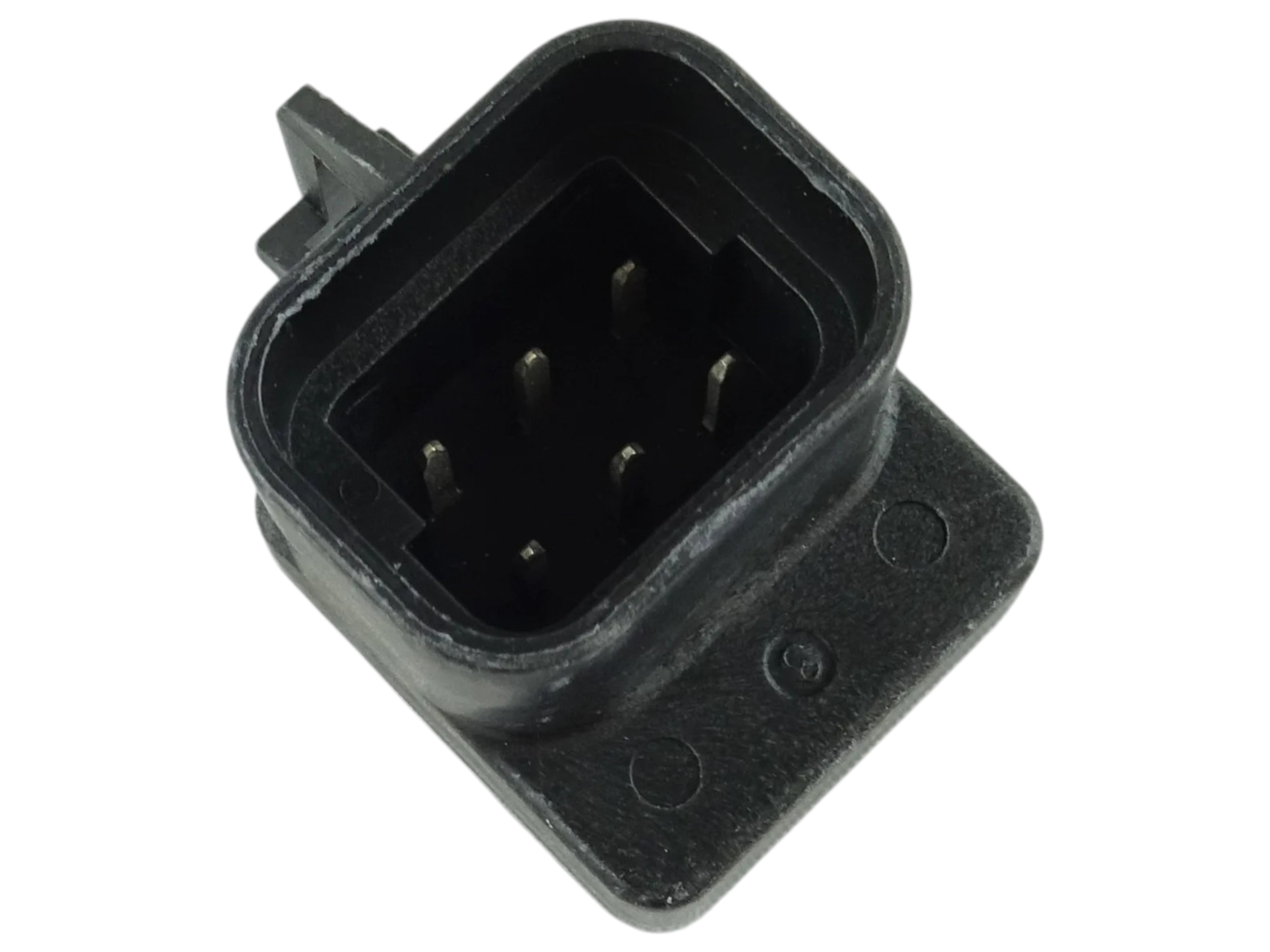

✅ Złącze żeńskie 6-pin typu MP150S
✅ Elektronika zabezpieczona przed trudnymi warunkami pracy
✅ Zamiennik terminatora John Deere RE207311

▶️ Specyfikacja

✔️ Producent: Powell
✔️ Numer producenta: PWTBC
✔️ Rodzaj: obwód terminująco-polaryzujący TBC
✔️ Liczba styków: 6
✔️ Typ złącza: MP150S / Metri-Pack 150
✔️ Wykonanie złącza: żeńskie
✔️ Napięcie nominalne: 12–24 V
✔️ Położenie przewodu: standardowe
✔️ Obsługiwane standardy: ISO 11783-2, SAE J1939
✔️ Masa: około 17 g
✔️ Wymiary: około 38 × 30 × 28 mm
✔️ Liczba elementów w opakowaniu: 1 sztuka

▶️ Numery porównawcze i OE

✔️ Powell: PWTBC
✔️ Powell: 90-154180-01

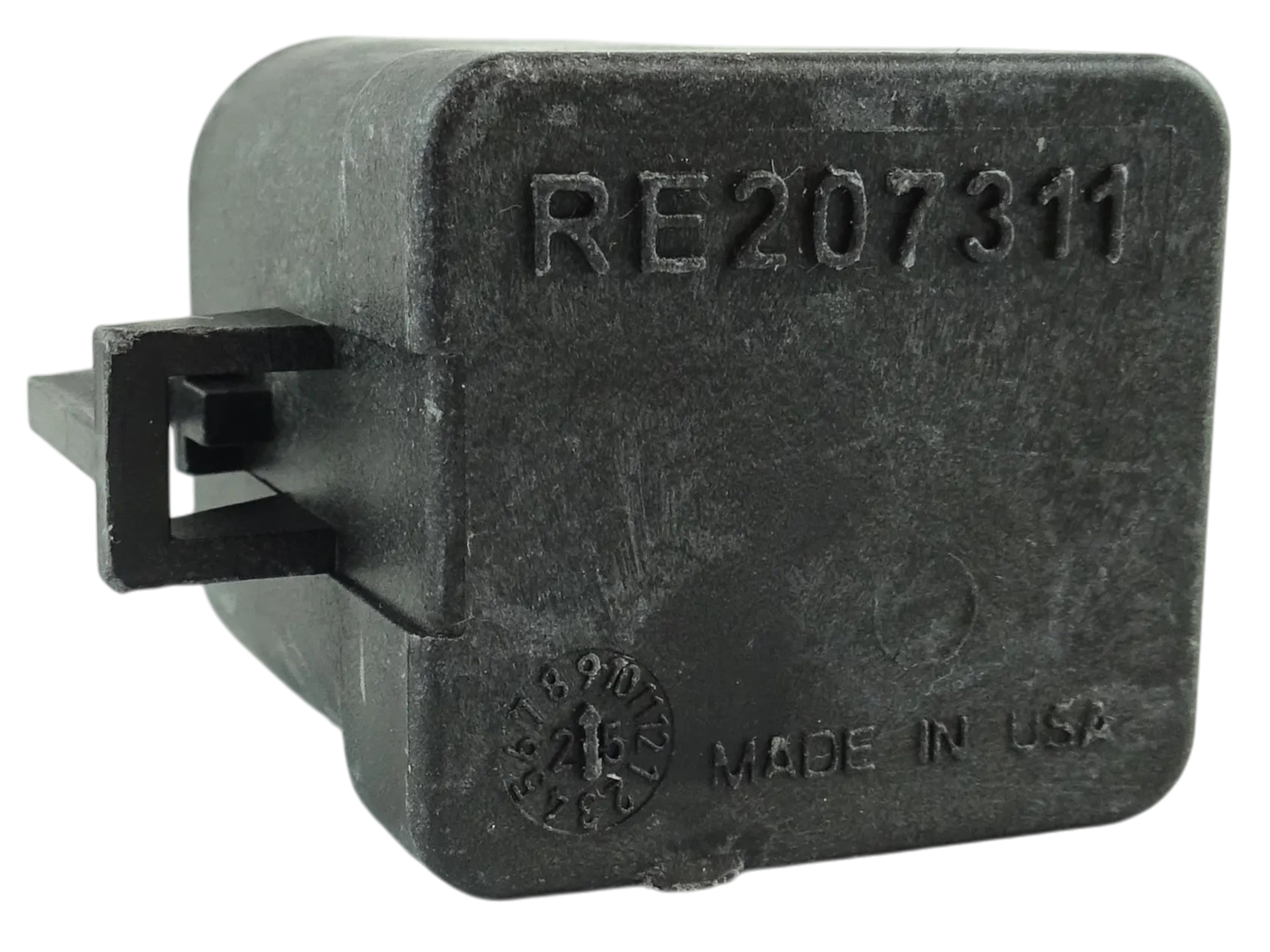

✔️ John Deere: RE207311
✔️ John Deere: RE183146
✔️ John Deere: 57M7260
✔️ Kramp: KRPWTBC

Przed zakupem należy porównać numer części oraz kształt i układ 6-pinowego złącza MP150S z elementem zamontowanym w maszynie.

▶️ Zastosowanie

Terminator montuje się na końcu odpowiedniego segmentu magistrali CAN. Może być stosowany w instalacjach komunikacyjnych ciągników, kombajnów oraz maszyn współpracujących z terminalami ISOBUS.

Przykładowe zastosowanie:

✔️ ciągniki John Deere serii 6020
✔️ wiązki przygotowane do systemu John Deere GreenStar
✔️ terminale prowadzenia G5 i G5e
✔️ układy automatycznego prowadzenia ATU300
✔️ opryskiwacze, rozsiewacze nawozów i siewniki sterowane przez ISOBUS
✔️ maszyny wyposażone w sterowniki komunikujące się przez SAE J1939

Zastosowanie w konkretnym modelu zależy od wersji instalacji elektrycznej. Najpewniejszą metodą doboru jest sprawdzenie numeru RE207311, RE183146 lub PWTBC na dotychczasowym elemencie.

▶️ Jaką funkcję pełni terminator?

⭐ Zapewnia elektryczne zakończenie magistrali CAN
⭐ Utrzymuje właściwą polaryzację linii komunikacyjnych
⭐ Tłumi odbicia sygnału na końcu segmentu przewodów
⭐ Pomaga zachować stabilną wymianę danych pomiędzy urządzeniami
⭐ Może usunąć problemy wynikające z uszkodzonej lub brakującej terminacji

Płytka elektroniczna została zatopiona w polipropylenie, co chroni układ przed wilgocią, zabrudzeniami, drganiami i czynnikami występującymi podczas pracy maszyn rolniczych.
