⭐ Wtyczka 4-pin JPT 2,8 mm z konektorami ⭐

Kompletny zestaw do wykonania 4-przewodowego połączenia elektrycznego w systemie Junior Power Timer (JPT).

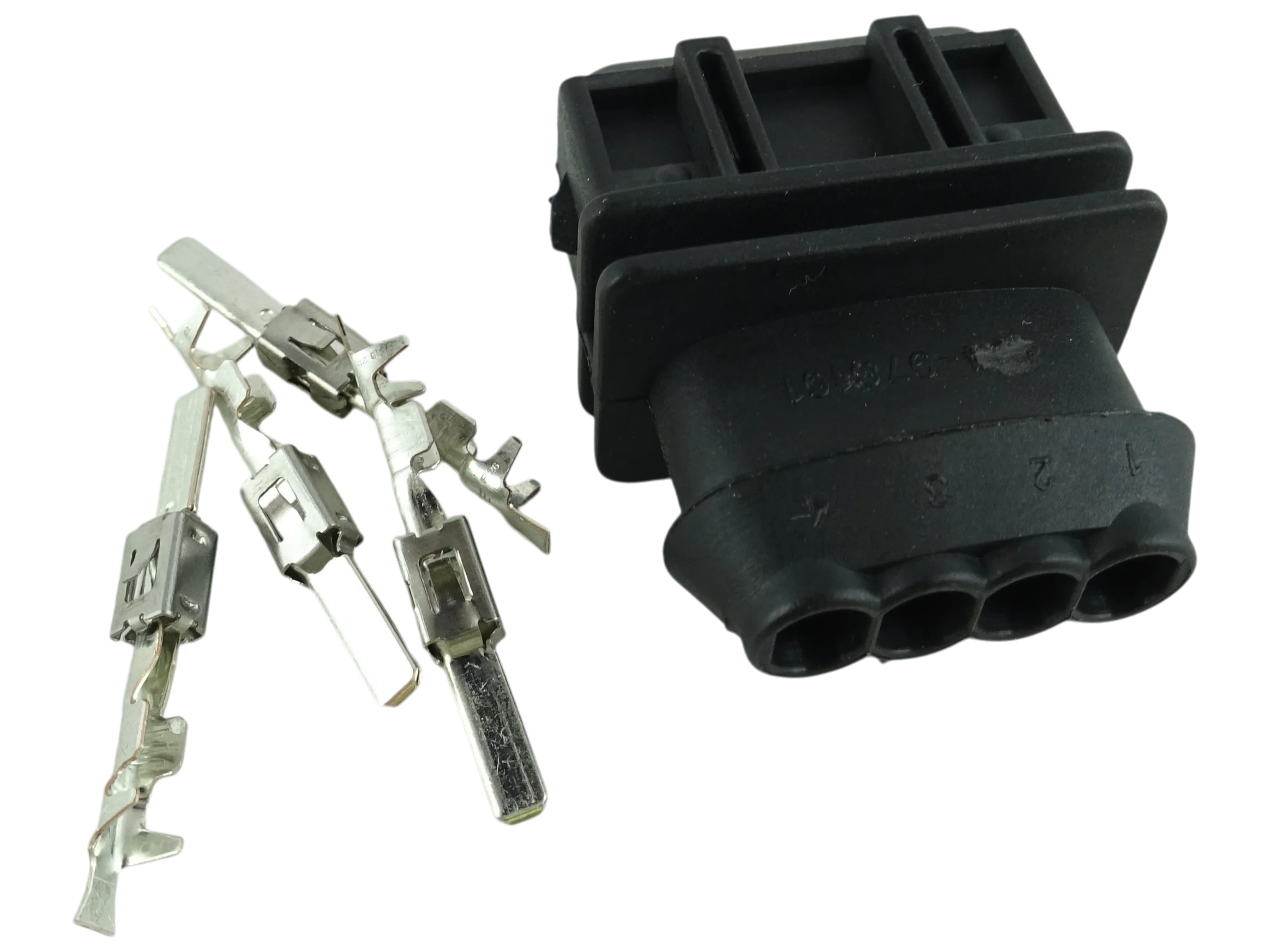

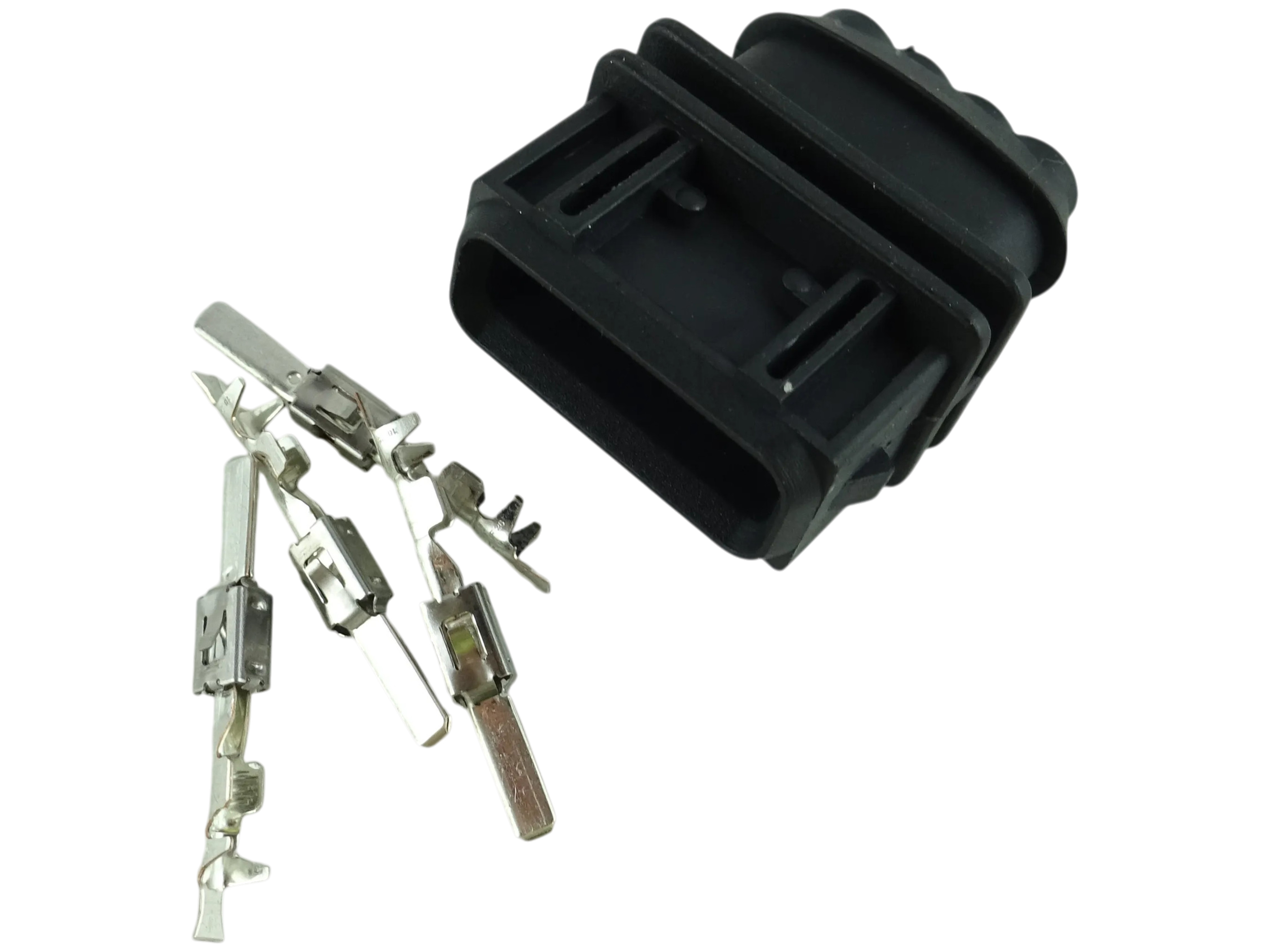

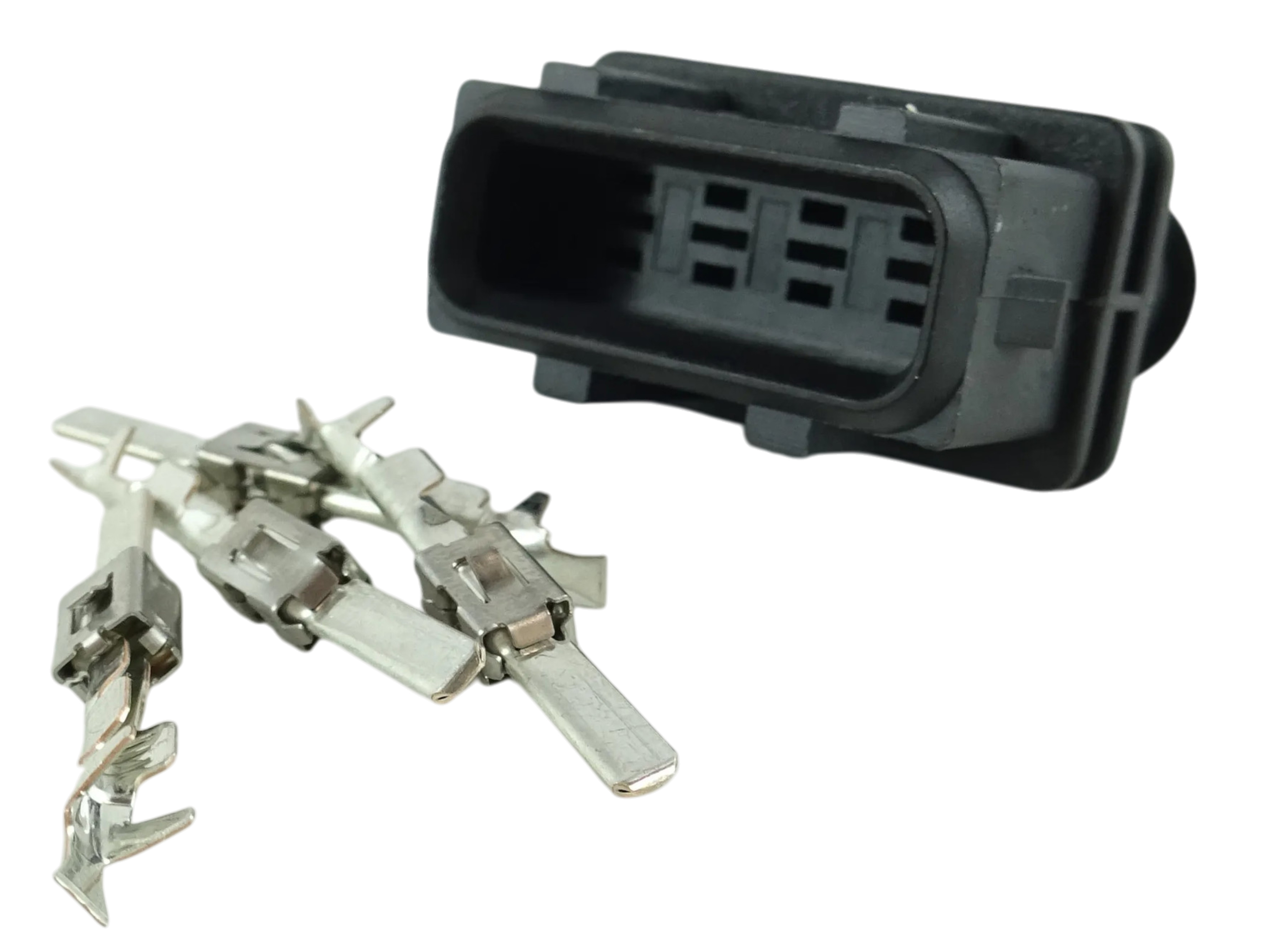

Zestaw zawiera

✅ obudowę wtyczki JPT 4-pin
✅ 4 męskie konektory JPT 2,8 × 0,8 mm na przewód 0,5–1,0 mm²

Specyfikacja

▶️ liczba pinów: 4
▶️ system: JPT – Junior Power Timer
▶️ rodzaj styków: męskie
▶️ rozmiar styku: 2,8 × 0,8 mm
▶️ przekrój przewodu: 0,5–1,0 mm²
▶️ układ pinów: 1 × 4
▶️ rozstaw styków: 5 mm
▶️ kodowanie: A1
▶️ napięcie robocze: 14 V DC
▶️ temperatura pracy obudowy: od –40°C do +130°C
▶️ materiał obudowy: PBT wzmocniony włóknem szklanym
▶️ montaż: zaciskanie na przewodzie

Numery referencyjne

TE Connectivity / AMP: 1-965261-1

oznaczenie systemowe: FLACHSTE-GEH2,8 4P

seria: Junior Power Timer

Zastosowanie

Do wykonywania i naprawy wiązek elektrycznych w:

✔️ samochodach osobowych i użytkowych
✔️ ciągnikach i maszynach rolniczych
✔️ maszynach budowlanych
✔️ instalacjach silnikowych
✔️ połączeniach czujników, sterowników i elementów wykonawczych

Obudowa jest przeznaczona do połączeń przewód–przewód i współpracuje z odpowiednio kodowaną obudową żeńską.

Montaż

Konektory należy zacisnąć na przewodach odpowiednią zaciskarką, a następnie wsunąć do obudowy aż do ich zablokowania.

Dla zachowania szczelności połączenia złącze musi zostać prawidłowo zmontowane i połączone z pasującą obudową przeciwną.

Ważne

⭐ Styki są dostarczane luzem – nie są zamontowane w obudowie.
⭐ Przed zakupem należy porównać układ pinów, prowadnice i kodowanie złącza.
⭐ Maksymalne obciążenie zależy również od użytych przewodów, jakości zacisku i warunków pracy.
