Wtyczka ISOBUS 9-pin komplet ze stykami DEUTSCH HD30

Wtyczka ISOBUS 9-pin komplet ze stykami TE Connectivity DEUTSCH HD30

Profesjonalna wtyczka ISOBUS 9-pin TE Connectivity DEUTSCH przeznaczona do wykonania przewodu łączącego ciągnik z maszyną rolniczą. Metalowa obudowa z serii HD30 została przystosowana do pracy w instalacjach narażonych na wilgoć, pył, drgania i uszkodzenia mechaniczne.

W odróżnieniu od ofert obejmujących samą obudowę, sprzedawany produkt jest pełnym zestawem ze wszystkimi dziewięcioma stykami żeńskimi, dobranymi do trzech rozmiarów gniazd w złączu.

✅ Kompletna wtyczka gotowa do zarobienia na przewodzie
✅ Wszystkie potrzebne styki znajdują się w zestawie
✅ Oryginalna obudowa TE Connectivity DEUTSCH
✅ Standardowy układ dziewięciu styków ISOBUS
✅ Wytrzymała, metalowa konstrukcja
✅ System rozłączny Breakaway

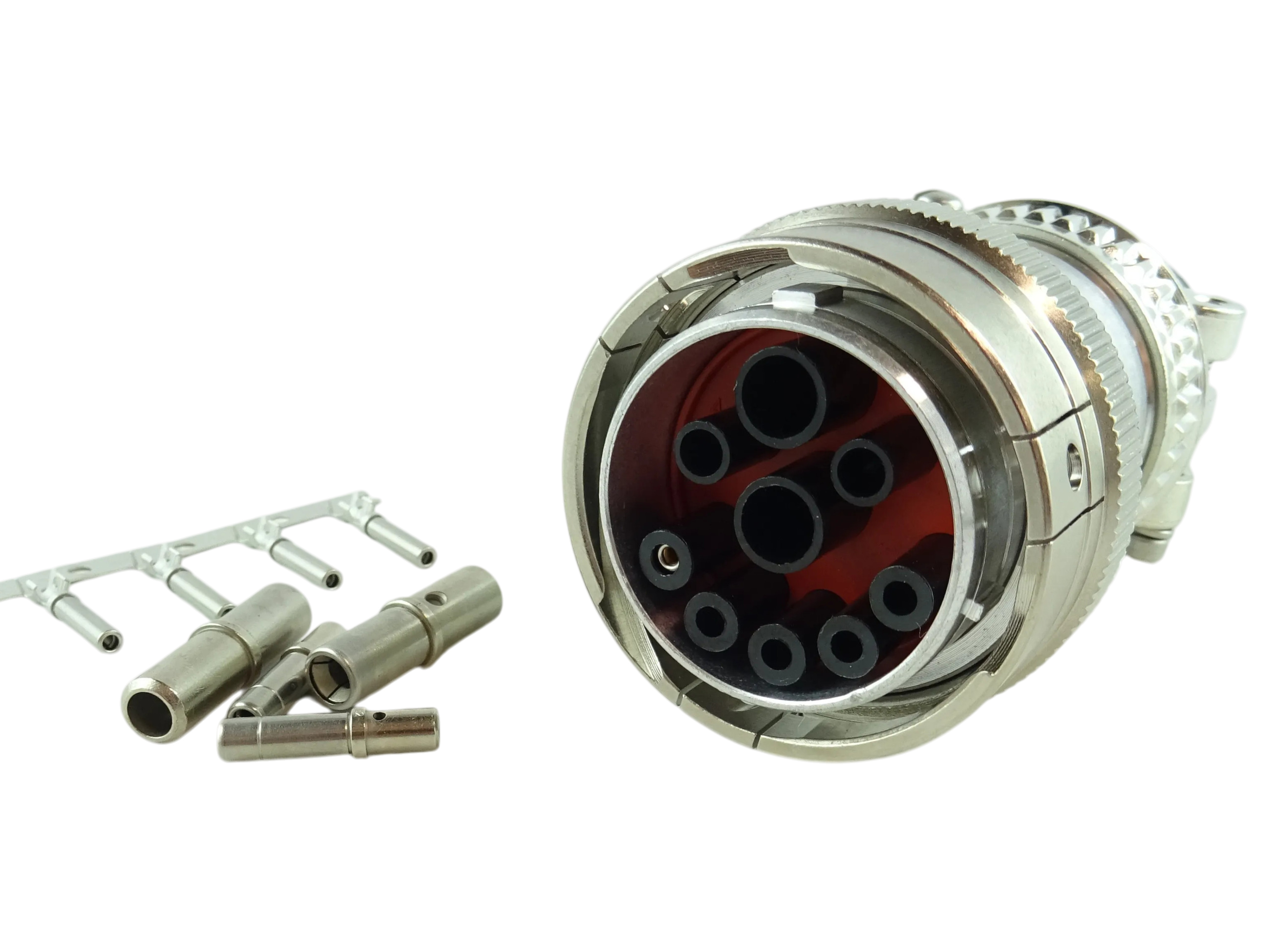

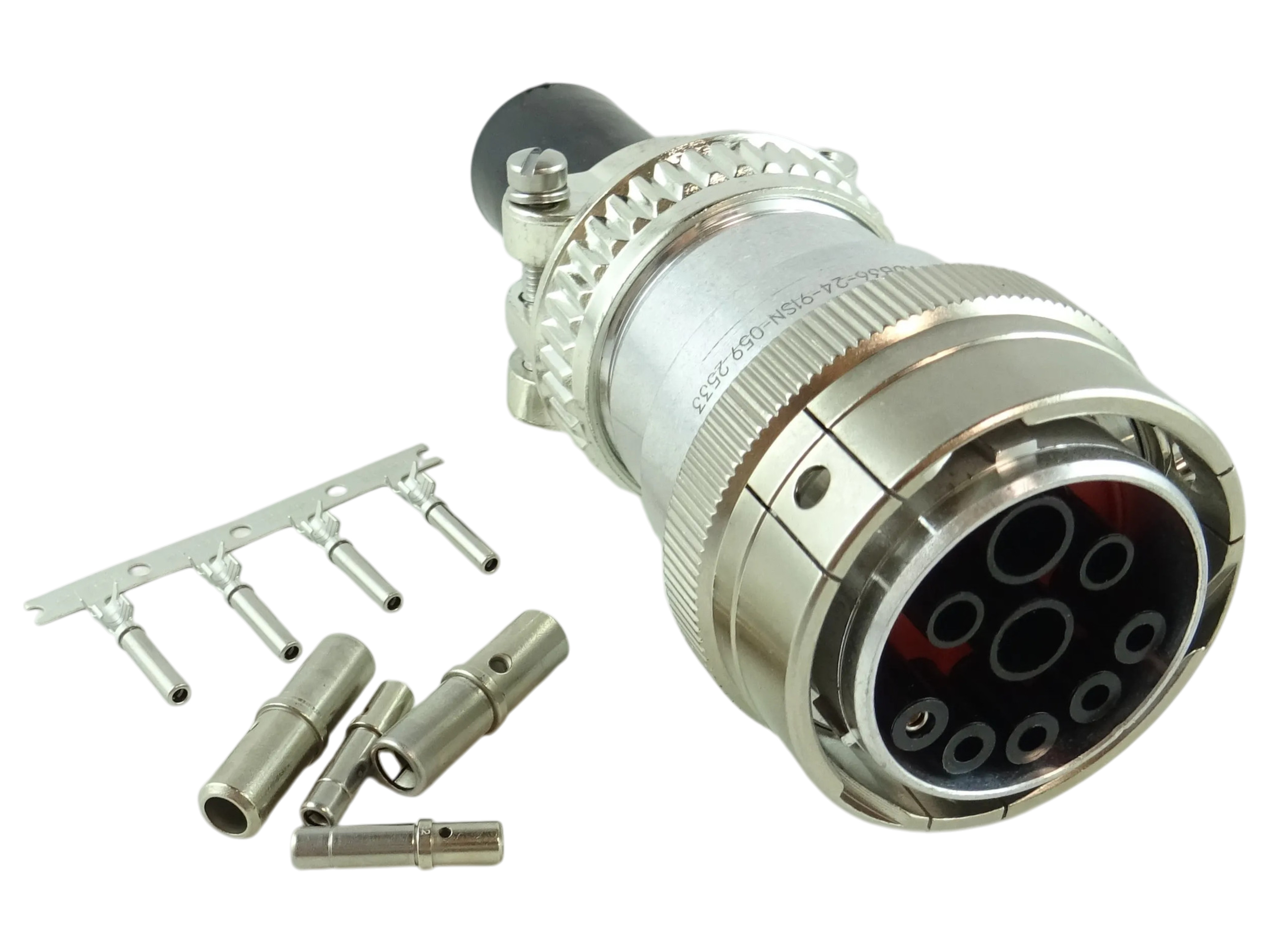

▶️ Zawartość zestawu

✔️ 1 × obudowa wtyczki HDB36-24-91SN-059
✔️ 2 × duży styk żeński, rozmiar 8
✔️ 2 × średni styk żeński, rozmiar 12
✔️ 5 × mały styk żeński, rozmiar 16

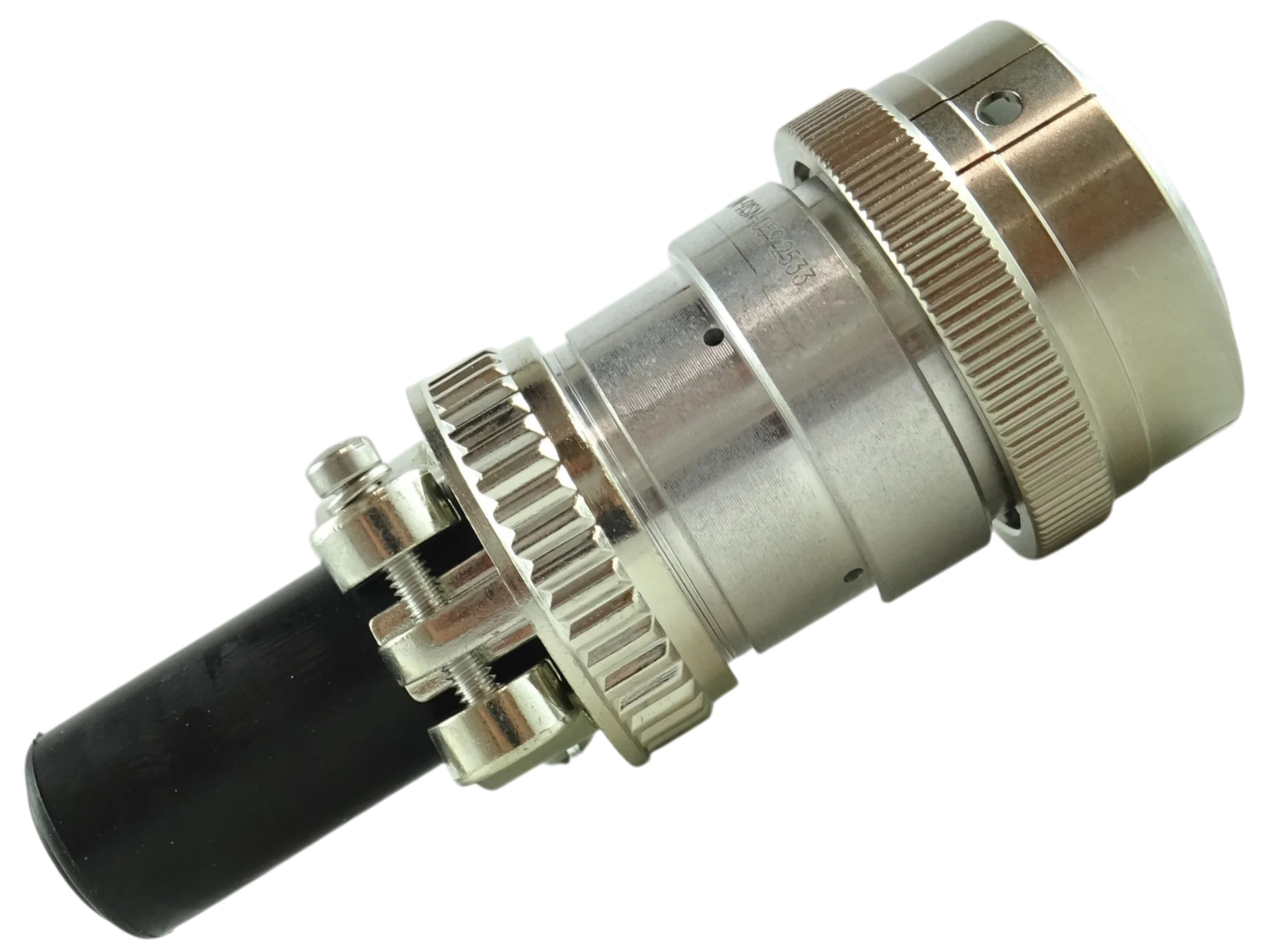

✔️ tylna osłona przewodu z zaciskiem odciążającym
✔️ silikonowe uszczelnienie przewodów

Styki dostarczane są luzem i wymagają zaciśnięcia na przewodach, a następnie osadzenia w odpowiednich komorach obudowy.

▶️ Specyfikacja

✔️ Producent: TE Connectivity DEUTSCH
✔️ Seria: HD30 / HD
✔️ Numer obudowy: HDB36-24-91SN-059
✔️ Liczba pozycji: 9
✔️ Rozmiar obudowy: Shell 24
✔️ Układ styków: 24-91
✔️ Typ obudowy: wtyczka kablowa
✔️ Rodzaj styków: żeńskie, zaciskane
✔️ Rozmiary styków: 8, 12 i 16
✔️ Sposób łączenia: sprzęgło bagnetowe Breakaway
✔️ Materiał obudowy: stop aluminium
✔️ Materiał uszczelnienia: guma silikonowa
✔️ Temperatura pracy: od −55°C do +125°C
✔️ Klasa szczelności po prawidłowym połączeniu: IP67
✔️ Maksymalna obciążalność styków zależnie od rozmiaru: 13 A, 25 A lub 60 A
✔️ Typ instalacji: przewód–przewód
✔️ Kolor: czarny

▶️ Ważna informacja o rodzaju złącza

Jest to wtyczka pod względem konstrukcji obudowy, ale znajdują się w niej styki żeńskie typu socket. Oznaczenie:

S – styki żeńskie,

N – standardowe uszczelnienie,

24 – rozmiar obudowy,

91 – dziewięciopozycyjny układ hybrydowy.

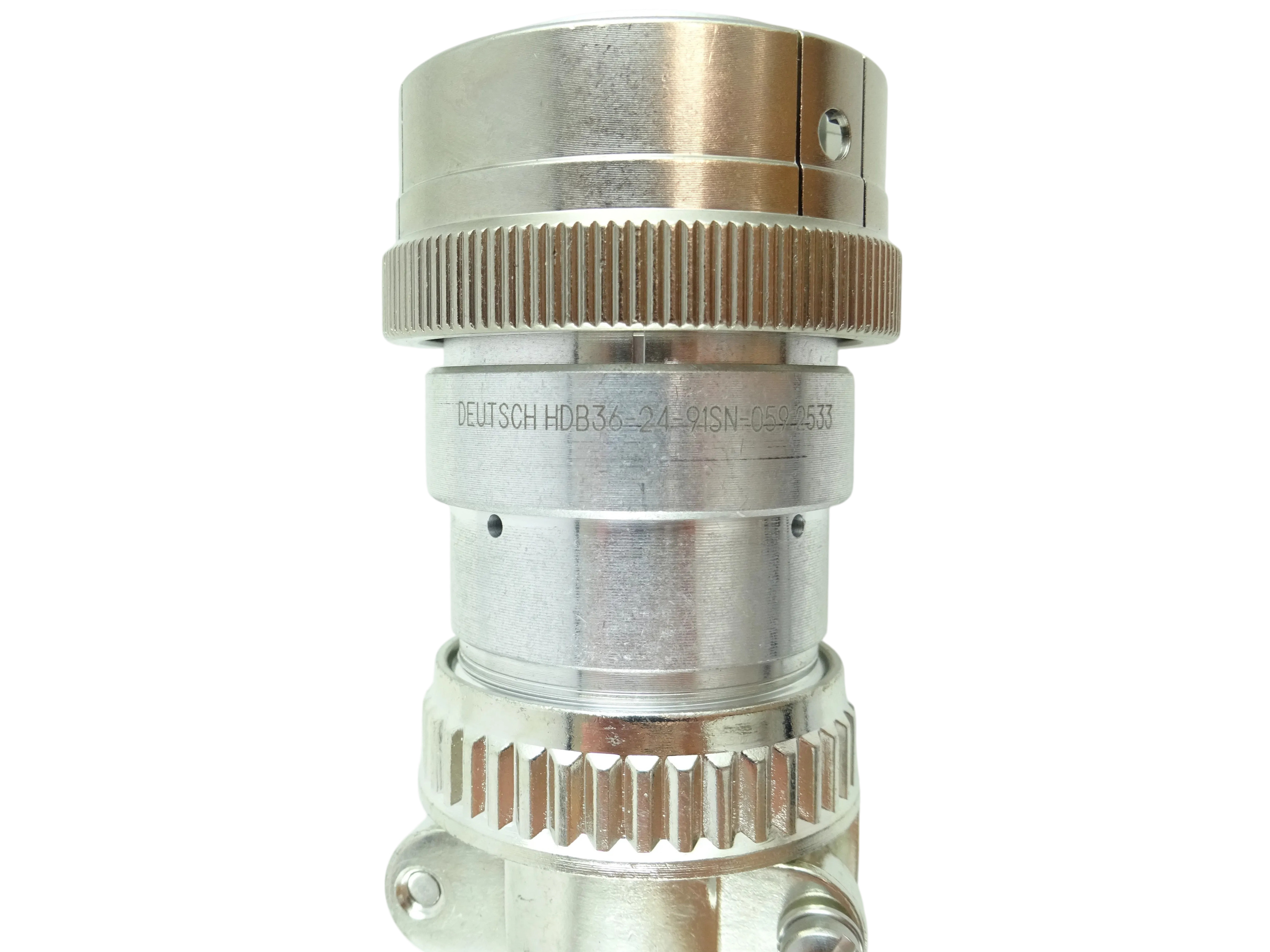

Końcówka 2533 widoczna na obudowie jest dodatkowym oznaczeniem produkcyjnym. Podstawowym numerem katalogowym złącza pozostaje HDB36-24-91SN-059.

▶️ Numery katalogowe i porównawcze

✔️ TE Connectivity DEUTSCH: HDB36-24-91SN-059
✔️ TE Connectivity: 3-1899777-4
✔️ TE Connectivity: ZPF000000000130526
✔️ Kramp: DSHDB362491SN059
✔️ Amphenol Sine Systems: AHDBM06-24-91SN-059
✔️ Amphenol Sine Systems: AHDM06-24-91SN-059

Odpowiedniki należy dobierać z oznaczeniem 24-91SN-059, ponieważ określa ono właściwy układ komór, styki żeńskie, standardową średnicę uszczelnienia oraz tylną osłonę z zaciskiem przewodu.

▶️ Złącza współpracujące

Wtyczka łączy się między innymi z:

✔️ TE Connectivity DEUTSCH: HD34-24-91PN
✔️ TE Connectivity DEUTSCH: HD34-24-91PN-059
✔️ Amphenol Sine Systems: AHDBM04-24-91PN
✔️ Amphenol Sine Systems: AHDBM04-24-91PN-059

Przed zakupem należy porównać oznaczenie, układ prowadnic i rozmieszczenie styków z gniazdem zamontowanym w pojeździe lub maszynie.

▶️ Zastosowanie

Wtyczka może służyć do budowy albo naprawy przewodu ISOBUS łączącego ciągnik z maszyną wyposażoną w sterowanie elektroniczne.

Przykładowe zastosowanie:

✔️ siewniki i sadzarki
✔️ opryskiwacze polowe
✔️ rozsiewacze nawozów
✔️ prasy i przyczepy samozbierające
✔️ maszyny uprawowe sterowane elektronicznie
✔️ przewody pomiędzy ciągnikiem a maszyną ISOBUS
✔️ instalacje stosowane w rolnictwie precyzyjnym

▶️ Cechy produktu

⭐ Metalowa obudowa chroniąca wkład i styki przed uszkodzeniem
⭐ Różne rozmiary kontaktów umożliwiają przesyłanie zasilania oraz sygnałów komunikacyjnych
⭐ Bagnetowy mechanizm pozwala szybko połączyć przewód z maszyną
⭐ Funkcja Breakaway umożliwia kontrolowane rozłączenie w sytuacji nadmiernego naprężenia przewodu
⭐ Zacisk tylnej osłony ogranicza przenoszenie sił działających na kabel bezpośrednio na styki
