⭐ Wtyczka NATO 2-pin 24 V 168 A na przewód 50 mm² ⭐

Wytrzymała wtyczka wysokoprądowa typu NATO przeznaczona do wykonywania połączeń elektrycznych 24 V w pojazdach wojskowych, ciężarowych, specjalistycznych oraz maszynach roboczych.

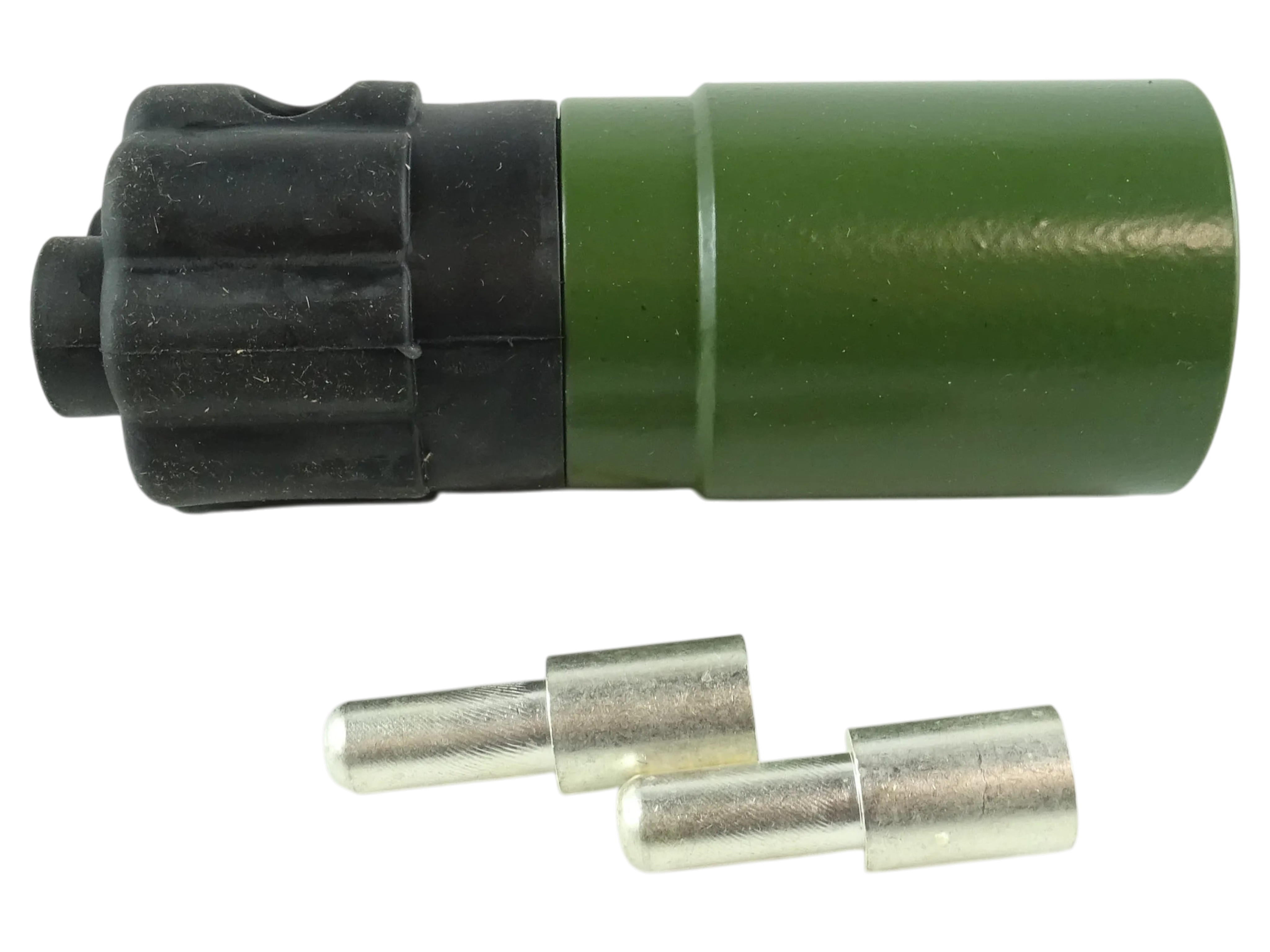

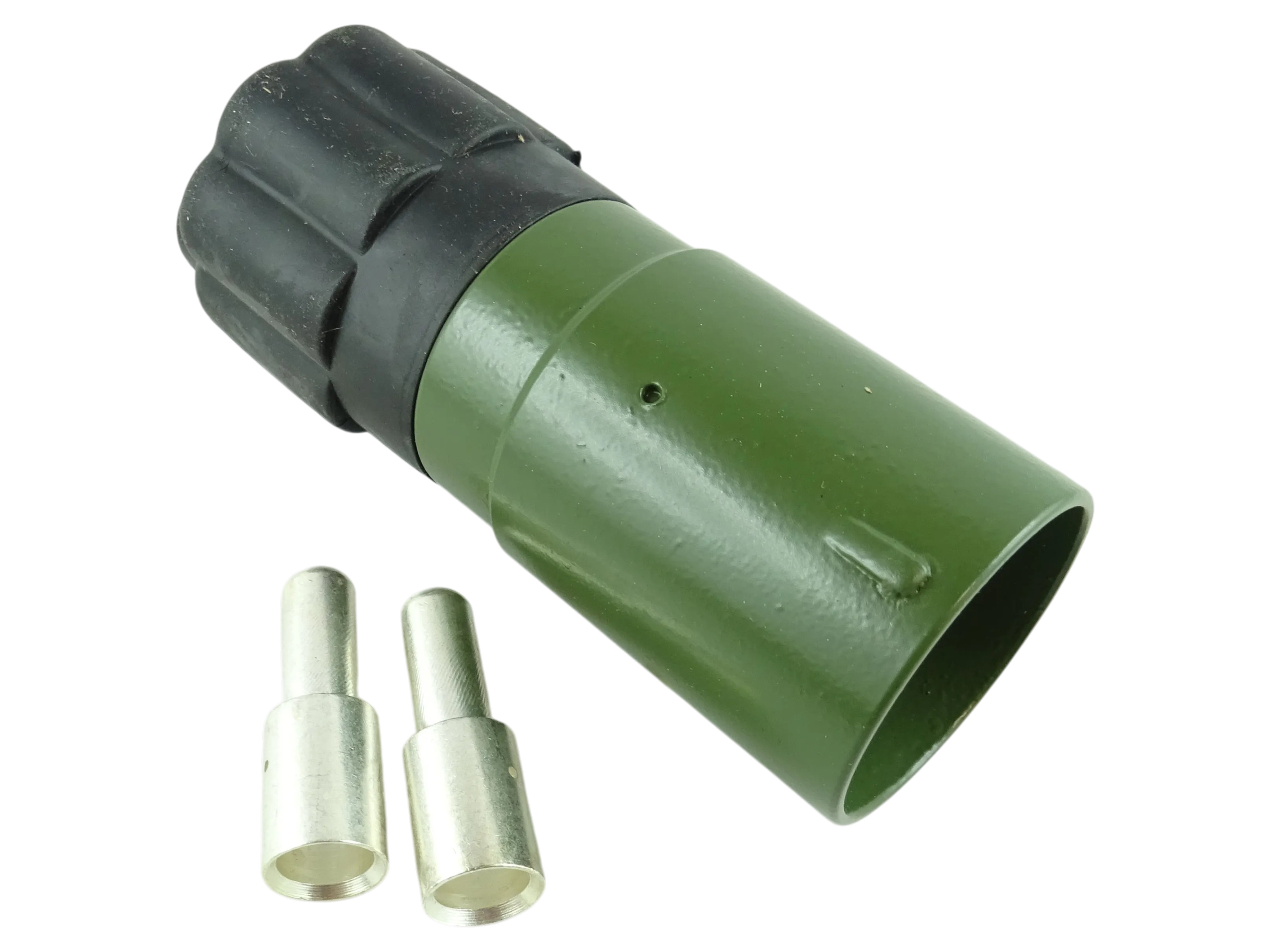

Metalowa obudowa oraz tylna osłona przewodów zapewniają trwałość połączenia w wymagających warunkach pracy. Wtyczka jest dostarczana z dwoma stykami przeznaczonymi do przewodów o przekroju 50 mm².

Specyfikacja

▶️ typ złącza: wtyczka NATO
▶️ liczba pinów: 2
▶️ napięcie znamionowe: 24 V
▶️ prąd znamionowy: 168 A
▶️ przekrój przewodów: 50 mm²
▶️ rodzaj styków: męskie
▶️ sposób montażu styków: zaciskanie lub lutowanie

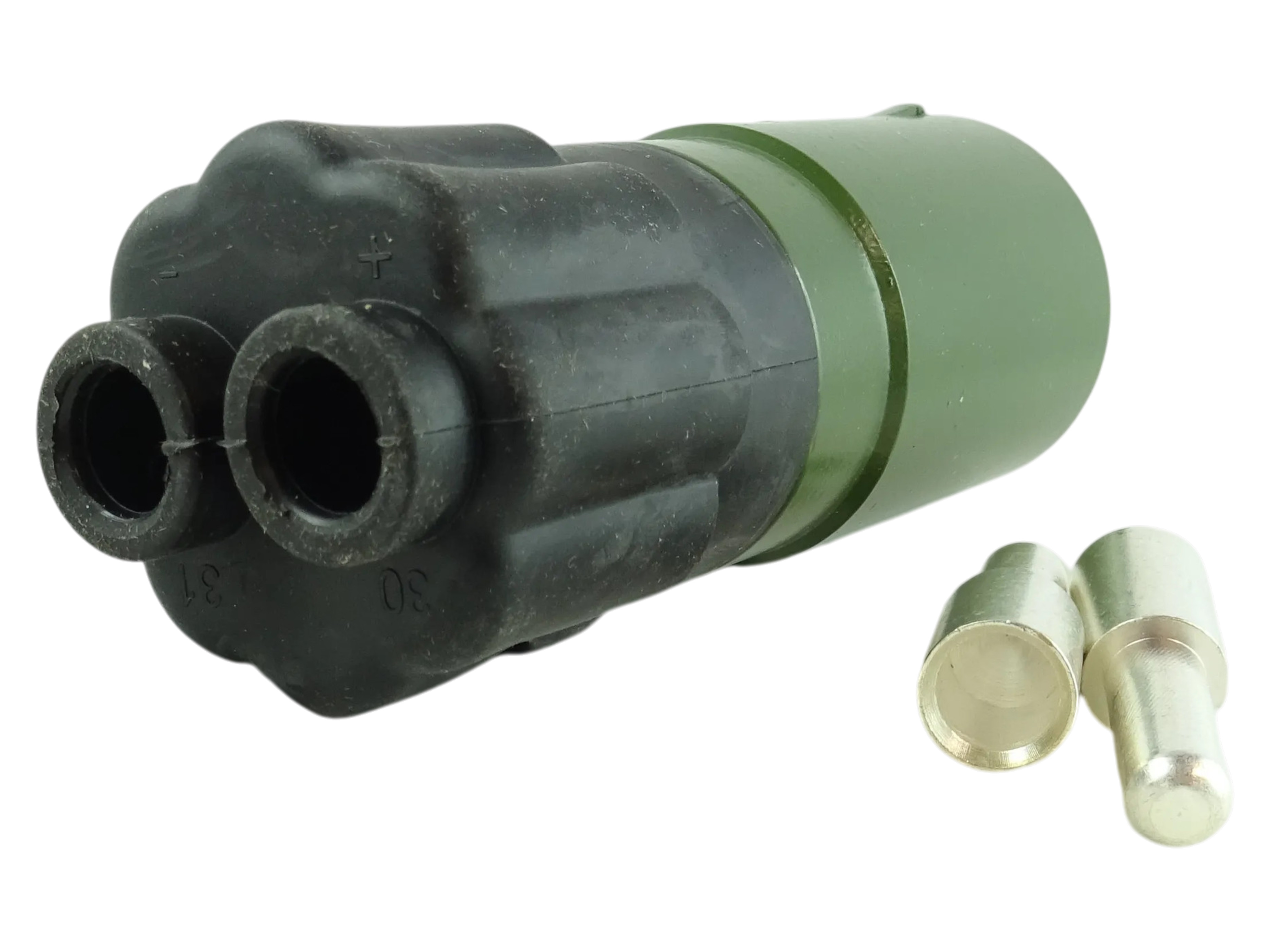

▶️ liczba wyjść przewodów: 2
▶️ materiał korpusu: metal
▶️ kolor: zielony
▶️ stopień ochrony: IP54
▶️ wykonanie: bez pierścienia nakręcanego
▶️ zgodność ze standardem: VG 96917

Numery referencyjne

WHT6411
WHT6411-1
Erich Jaeger: 251270
PIK-AS: 74091013
standard: VG 96917

Zastosowanie

Wtyczka jest przeznaczona do wykonywania wysokoprądowych przewodów zasilających i rozruchowych w:

✔️ pojazdach wojskowych
✔️ samochodach ciężarowych
✔️ pojazdach terenowych i specjalistycznych
✔️ maszynach budowlanych i rolniczych
✔️ mobilnych urządzeniach zasilających
✔️ przewodach rozruchowych i międzyakumulatorowych
✔️ instalacjach elektrycznych 24 V

Może być wykorzystywana do budowy nowych przewodów oraz naprawy istniejących instalacji wyposażonych w złącza typu NATO zgodne ze standardem VG 96917.

Montaż

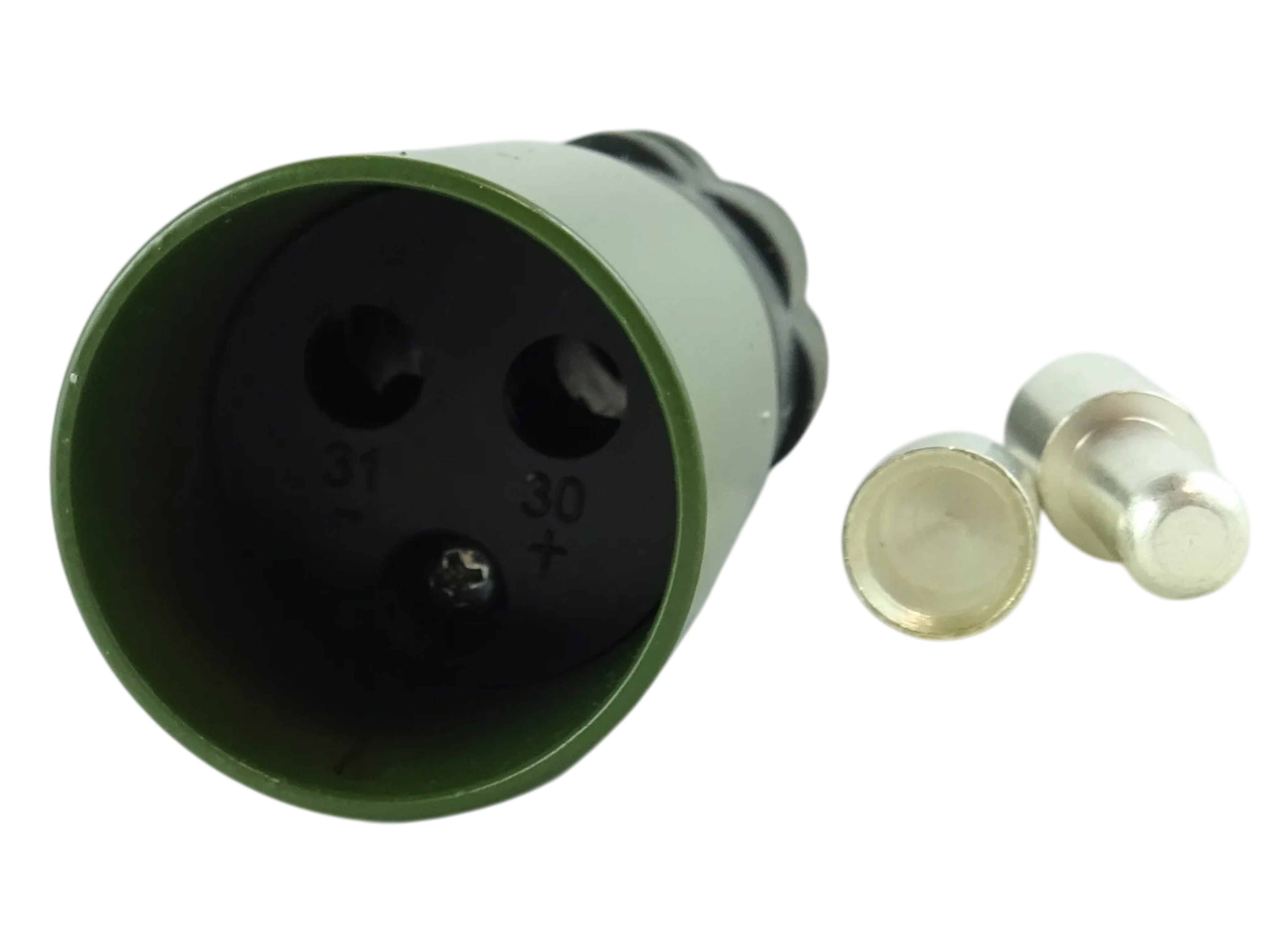

Styki należy zacisnąć na przewodach 50 mm² odpowiednią zaciskarką albo zamocować metodą lutowania. Następnie przewody wraz ze stykami należy umieścić w korpusie zgodnie z oznaczeniem biegunów „+” i „–”.

Ważne

⭐ Przed montażem należy sprawdzić prawidłową polaryzację przewodów.

⭐ Wtyczka nie ma zewnętrznego pierścienia służącego do przykręcania jej do gniazda.

⭐ Maksymalne obciążenie instalacji zależy również od jakości przewodu, prawidłowego montażu styków oraz warunków pracy.

⭐ Przed zakupem należy porównać konstrukcję wtyczki oraz sposób jej połączenia z posiadanym gniazdem.
