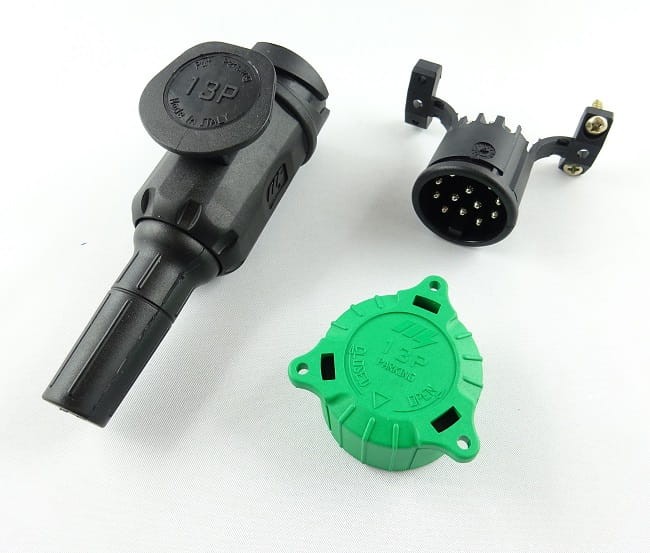

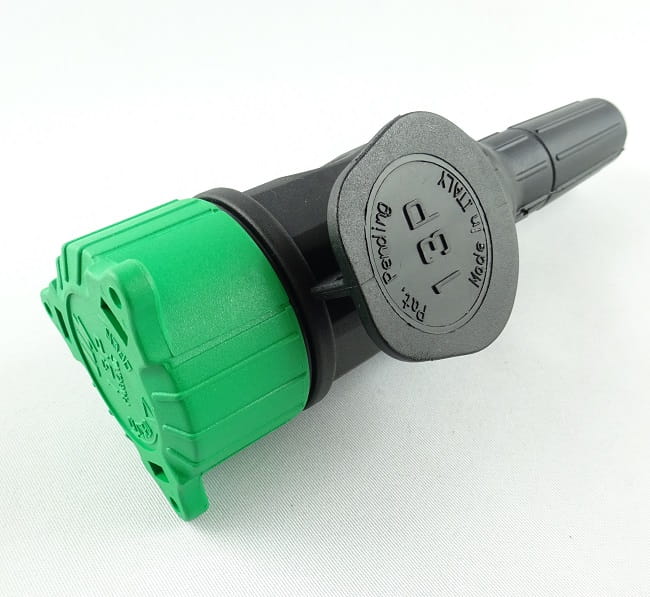

Wtyczka przyczepy 13-pin
Opis
Wtyczka przyczepy
13-pinowa (13 biegunowa)
Materiał: mosiądz niklowany
obudowa plastikowa
Stopień szczelności: odporny na zachlapanie
Spełnia normy:
DIN 72570
ISO 11446
producent: Menber's
Załączono schemat montażu
Opis podłączenia:
1. Kierunkowskaz lewy.
2. Tylne światło przeciwmgielne.
3. Masa dla nr. 1-8.
4. Prawy kierunkowskaz.
5. Prawe, tylne światło pozycyjne i oświetlenie
tab. rej.
6. Światła stop.
7. Lewe, tylne światło pozycyjne i oświetlenie
tab. rej.
8. Światło cofania.
9. Ciągły plus.
10. Plus regulowany przez stacyjkę.
11. Masa dla nr. 10.
12. Sygnał dla drugiej przyczepy (Pin nr. 12 powinien
być połączony do nr. 3 aby przesłać informację czy
przyczepa jest podłączona)
13. Masa dla nr. 9.
_____________________________________________
1. Trzy przewody masy nie powinny być podłączone
elektrycznie.
2. Oświetlenie tab. rej. powinno być tak podłączone
aby żadna z lamp nie miała połączenia z nr. 5 lub 7.
