Gniazdo zasilające 3-pin DIN 9680 6–24 V z klapką / Herth+Buss

⭐ Gniazdo zasilające 3-pin DIN 9680 6–24 V – Herth+Buss 51305149 ⭐

Oryginalne, 3-pinowe gniazdo zasilające Herth+Buss Elparts, przeznaczone do instalacji elektrycznych ciągników, maszyn rolniczych, budowlanych oraz pojazdów użytkowych.

Gniazdo wykonane jest zgodnie z normą DIN 9680, stosowaną do przesyłania zasilania oraz sygnału sterującego pomiędzy ciągnikiem a podłączoną maszyną lub urządzeniem. Umożliwia zasilanie między innymi opryskiwaczy, rozsiewaczy, kosiarek, zamiatarek, urządzeń sterujących i innych odbiorników elektrycznych.

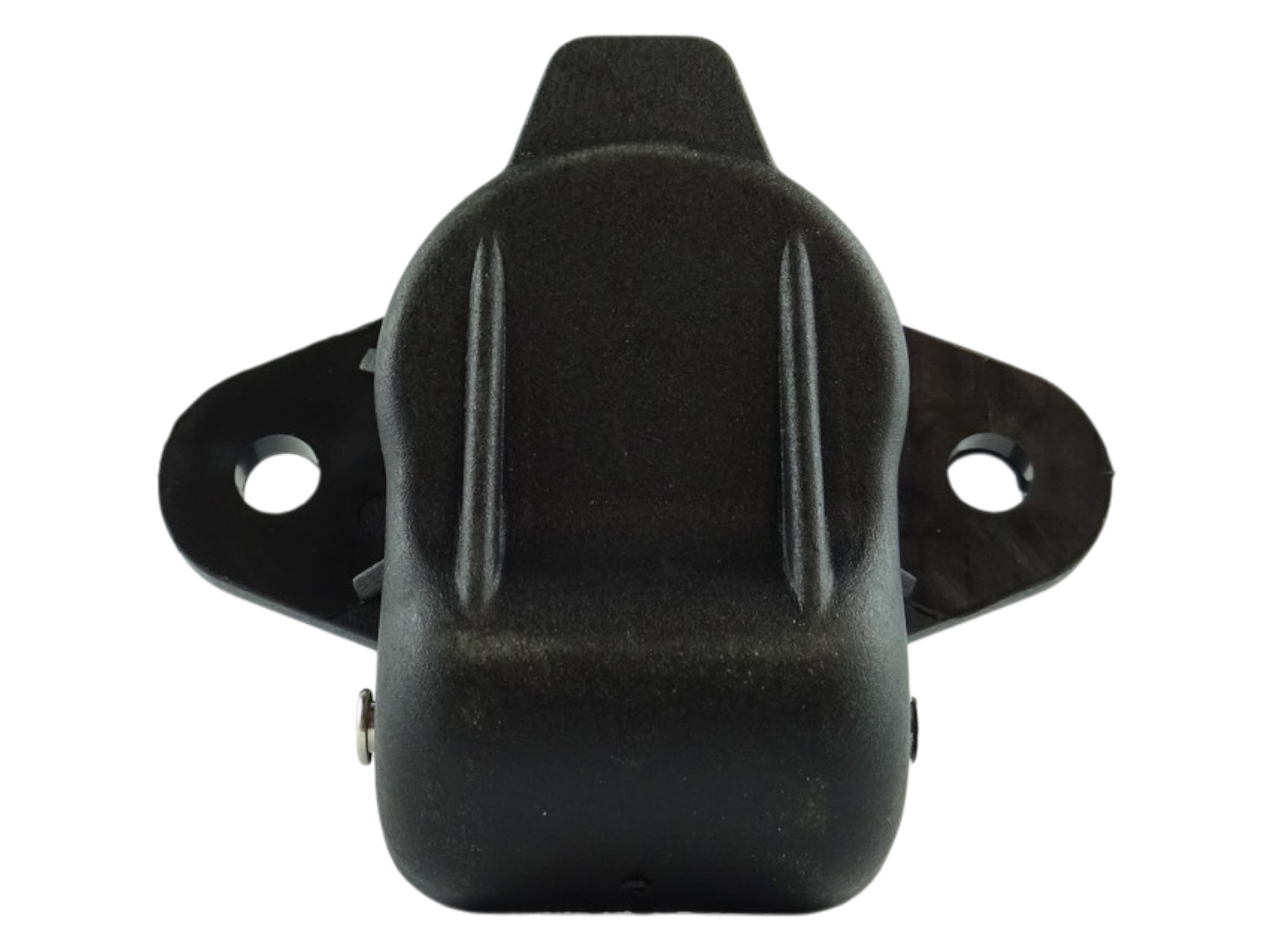

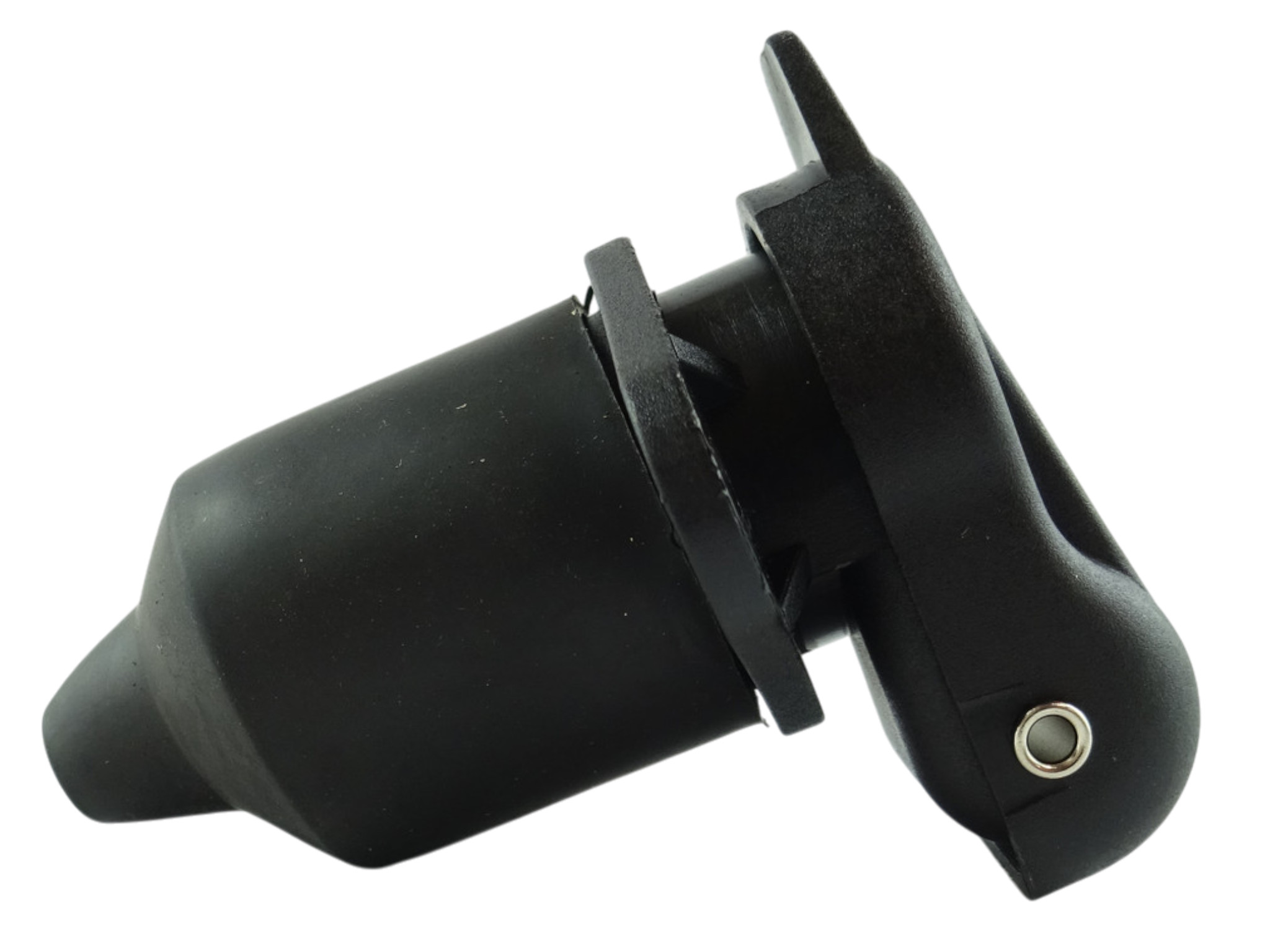

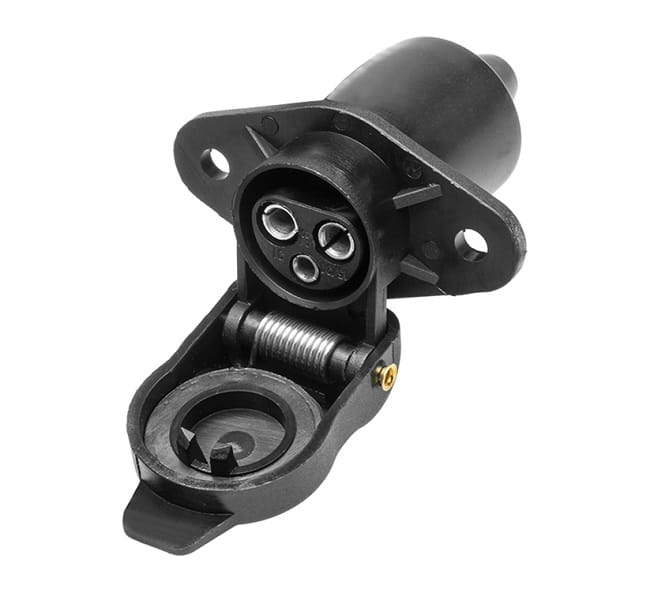

Model wyposażony jest w sprężynową pokrywę, która osłania styki, gdy gniazdo nie jest używane, oraz gumową tuleję zabezpieczającą przyłącza przewodów. Dwa otwory montażowe umożliwiają trwałe przykręcenie gniazda do pojazdu lub maszyny.

⚠️ Gniazdo DIN 9680 służy przede wszystkim do zasilania odbiorników i przesyłania sygnału sterującego. Nie jest standardowym gniazdem oświetlenia przyczepy 7-pin.

Specyfikacja techniczna

▶️ Producent: Herth+Buss

▶️ Numer katalogowy: 51305149

▶️ Rodzaj produktu: gniazdo zasilające

▶️ Standard: DIN 9680

▶️ Liczba pinów: 3

▶️ Zakres napięcia pracy: 6–24 V

▶️ Obciążalność przy 24 V dla przewodu 1,5 mm²: 16 A

▶️ Obciążalność przy 24 V dla przewodu 2,5 mm²: 25 A

▶️ Oznaczenia zacisków: 15/30, 31, 82

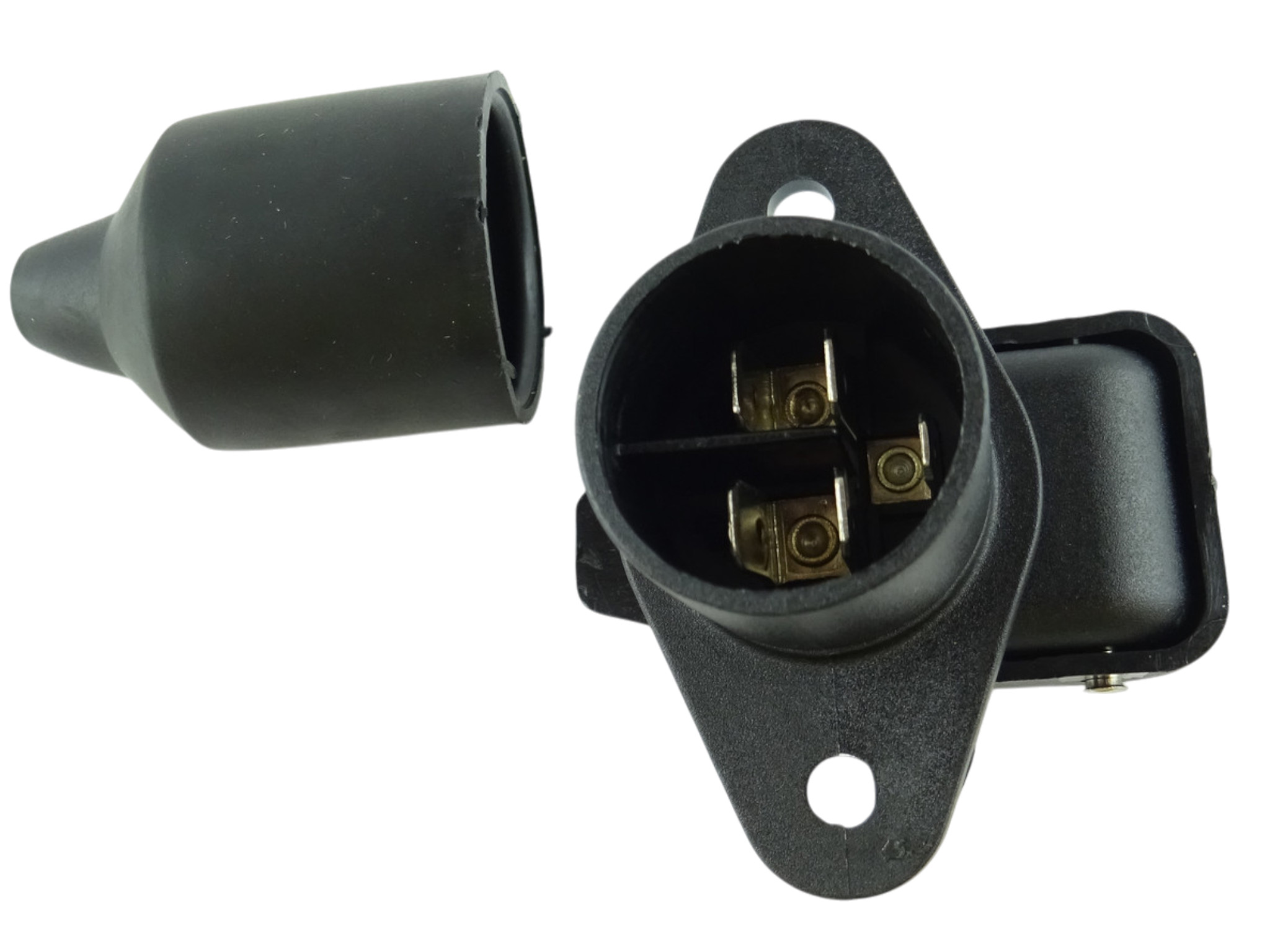

▶️ Rodzaj przyłączy przewodów: konektory płaskie

▶️ Szerokość przyłączy: 6,3 mm

▶️ Materiał obudowy: tworzywo sztuczne

▶️ Liczba otworów montażowych: 2

▶️ Rodzaj montażu: przykręcane do powierzchni

▶️ Pokrywa: uchylna, zamykana sprężynowo

▶️ Osłona przyłączy przewodów: gumowa tuleja

▶️ Kolor: czarny

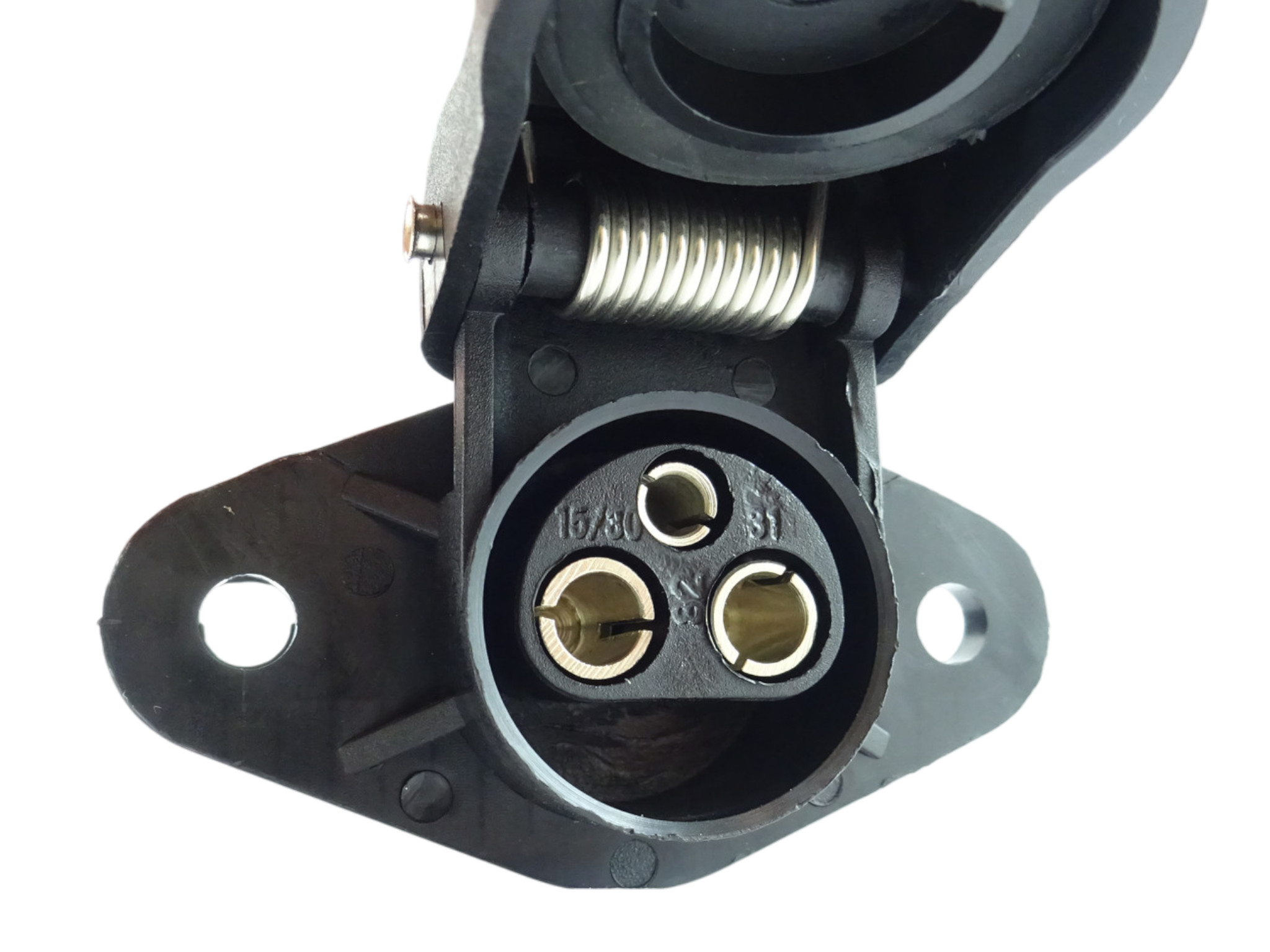

Oznaczenia zacisków

▶️ 31 – masa / minus

▶️ 15/30 – dodatnie zasilanie stałe lub po stacyjce, zależnie od sposobu wykonania instalacji

▶️ 82 – przewód sygnałowy lub sterujący

⚠️ Przed podłączeniem należy sprawdzić schemat instalacji danego ciągnika lub maszyny. Funkcję i sposób zasilania zacisku 15/30 należy dopasować do konkretnego zastosowania.

Zawartość zestawu

✔️ 1 × gniazdo zasilające Herth+Buss 51305149

✔️ 1 × sprężynowa pokrywa ochronna

✔️ 1 × gumowa tuleja osłaniająca przyłącza przewodów

Elementy mocujące i konektory przewodów nie wchodzą w skład zestawu.

Zastosowanie

Gniazdo przeznaczone jest do wykonywania połączeń zasilających i sterujących w:

✔️ ciągnikach rolniczych

✔️ maszynach rolniczych i leśnych

✔️ opryskiwaczach i rozsiewaczach

✔️ kosiarkach i maszynach zielonkowych

✔️ zamiatarkach i urządzeniach komunalnych

✔️ maszynach budowlanych

✔️ pojazdach użytkowych i specjalnych

✔️ przyczepianych urządzeniach wyposażonych w instalację elektryczną

Standard DIN 9680 pozwala zasilać odbiorniki wymagające większego prądu niż urządzenia podłączane wyłącznie do standardowego gniazda oświetlenia przyczepy.

Zalety produktu

✅ oryginalny produkt Herth+Buss Elparts

✅ zgodność ze standardem DIN 9680

✅ zastosowanie w instalacjach 6 V, 12 V i 24 V

✅ obciążalność do 25 A przy 24 V

✅ trzy styki: zasilanie, masa i przewód sterujący

✅ sprężynowa pokrywa zabezpieczająca wnętrze gniazda

✅ gumowa osłona przyłączy przewodów

✅ łatwe podłączenie za pomocą konektorów płaskich 6,3 mm

✅ stabilny montaż za pomocą dwóch otworów

✅ zastosowanie w ciągnikach i maszynach różnych producentów
