Wtyczka zasilająca 3-pin DIN 9680 6–24 V z nakrętką / Herth+buss

⭐ Wtyczka zasilająca 3-pin DIN 9680 z nakrętką – Herth+Buss 51305635 ⭐

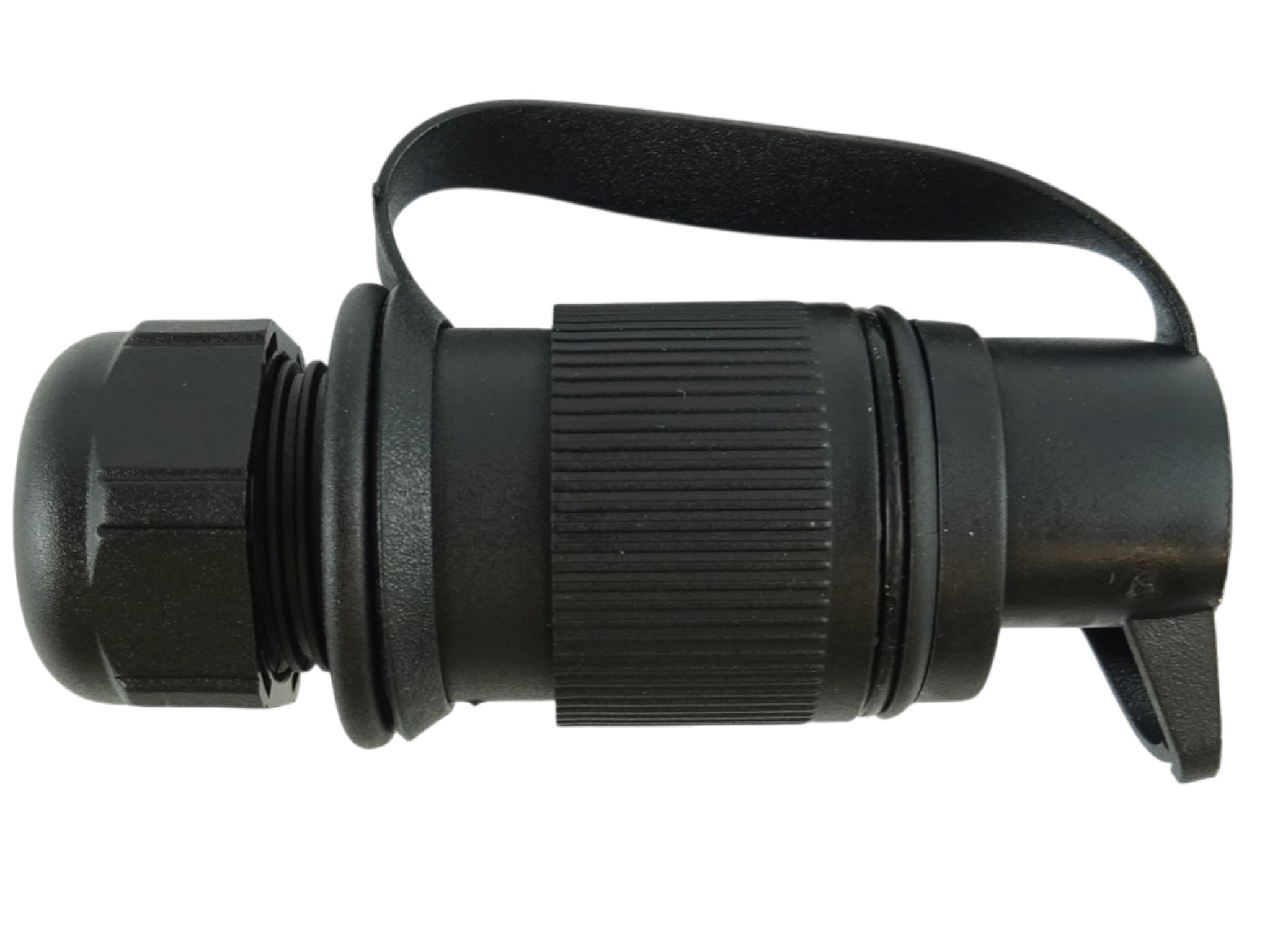

Oryginalna 3-pinowa wtyczka zasilająca Herth+Buss Elparts, przeznaczona do instalacji elektrycznych ciągników, maszyn rolniczych, budowlanych i pojazdów użytkowych.

Wtyczka wykonana jest zgodnie ze standardem DIN 9680, stosowanym do przekazywania zasilania oraz sygnału sterującego pomiędzy ciągnikiem a podłączoną maszyną lub urządzeniem. Może służyć do zasilania opryskiwaczy, rozsiewaczy, kosiarek, zamiatarek, sterowników oraz innych odbiorników elektrycznych.

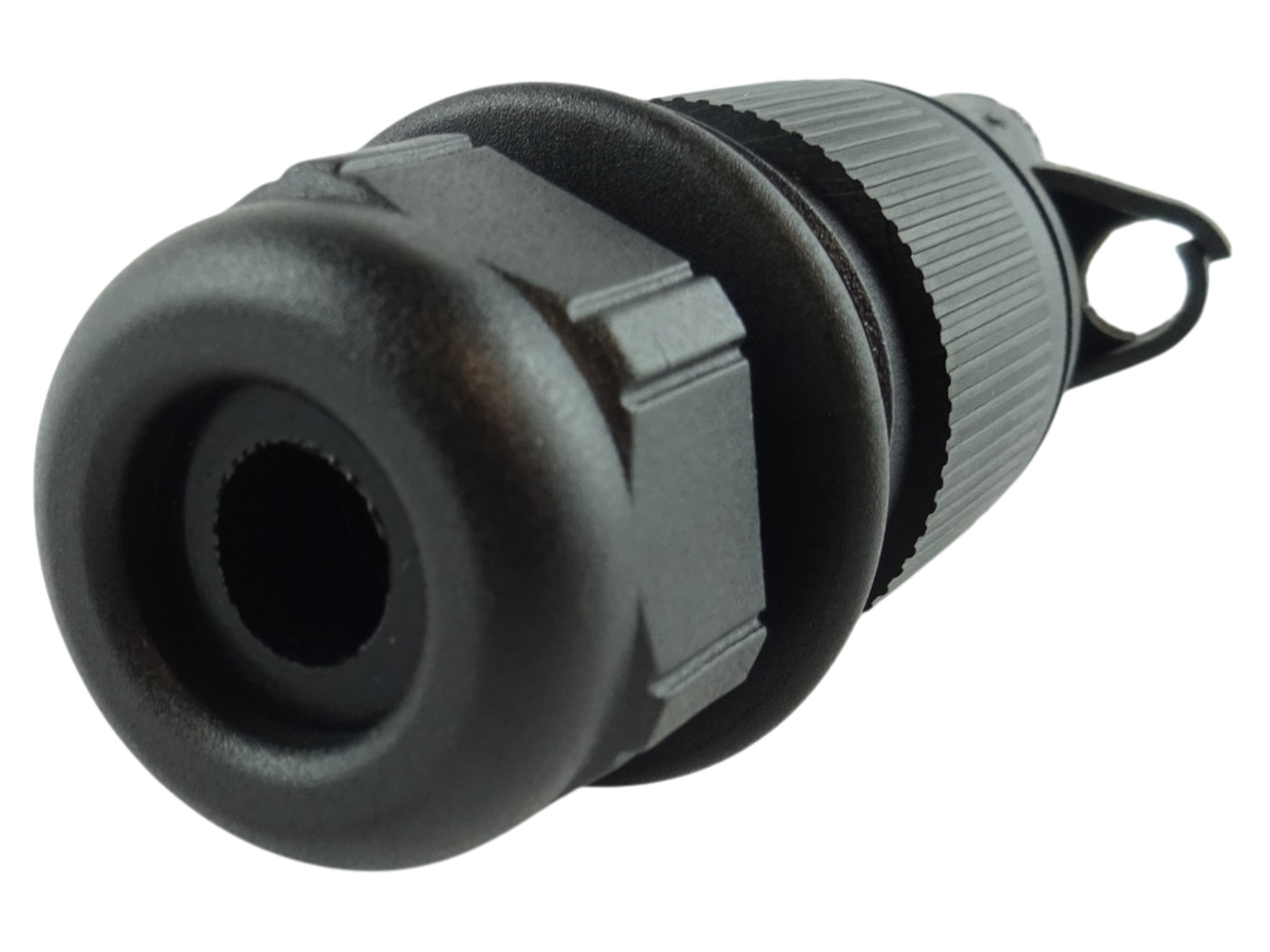

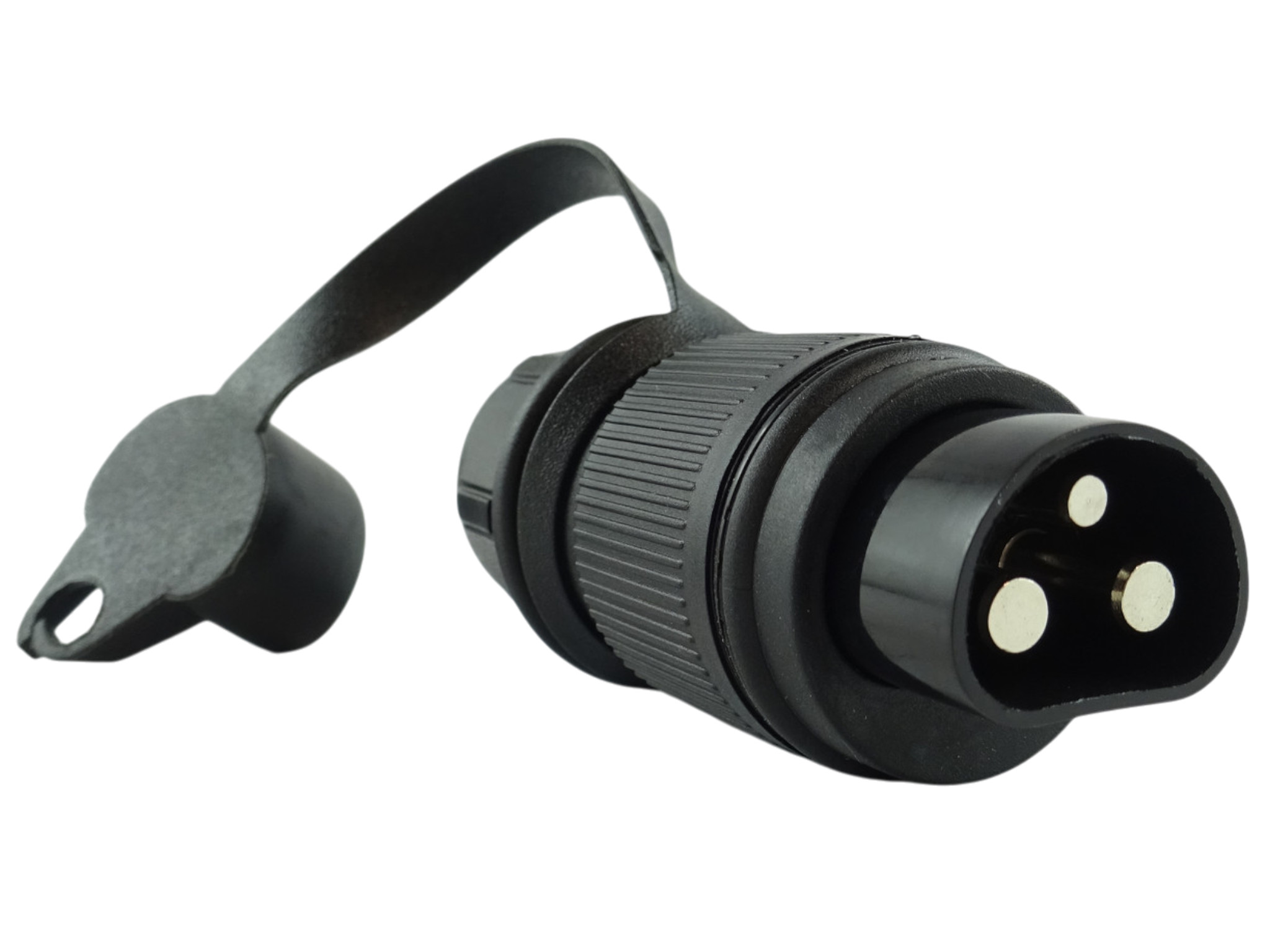

Wbudowana nakrętka kablowa PG16 stabilizuje przewód i ogranicza możliwość jego wyrwania z obudowy. Nakrętka pełni również funkcję uszczelniającą przy wyprowadzeniu przewodu. Elastyczna osłona zabezpiecza styki wtyczki przed zabrudzeniem i wilgocią po jej odłączeniu od gniazda.

Wtyczka pasuje do oferowanego przez nas gniazda Herth+Buss 51305149 oraz innych gniazd 3-pinowych zgodnych z normą DIN 9680.

⚠️ Wtyczka DIN 9680 służy przede wszystkim do zasilania odbiorników oraz przesyłania sygnału sterującego. Nie jest standardową wtyczką oświetlenia przyczepy 7-pin.

Specyfikacja techniczna

▶️ Producent: Herth+Buss

▶️ Numer katalogowy: 51305635

▶️ Numer OE John Deere: AL68707

▶️ Rodzaj produktu: wtyczka zasilająca

▶️ Standard: DIN 9680

▶️ Liczba pinów: 3

▶️ Zakres napięcia pracy: 6–24 V

▶️ Obciążalność przy 24 V dla przewodu 1,5 mm²: 16 A

▶️ Obciążalność przy 24 V dla przewodu 2,5 mm²: 25 A

▶️ Oznaczenia zacisków: 15/30, 31, 82

▶️ Rodzaj przyłączy przewodów: konektory płaskie

▶️ Szerokość przyłączy: 6,3 mm

▶️ Sposób podłączenia: konektory nasuwane

▶️ Rodzaj wyprowadzenia przewodu: nakrętka kablowa

▶️ Gwint przyłącza kablowego: PG16

▶️ Stopień ochrony: IP54

▶️ Materiał obudowy: tworzywo sztuczne

▶️ Osłona styków: elastyczna, zamocowana do obudowy

▶️ Kolor: czarny

Oznaczenia zacisków

▶️ 31 – masa / minus

▶️ 15/30 – dodatnie zasilanie stałe lub po stacyjce, zależnie od sposobu wykonania instalacji

▶️ 82 – przewód sygnałowy lub sterujący

⚠️ Przed montażem należy sprawdzić oznaczenia zacisków oraz schemat instalacji konkretnego ciągnika lub maszyny. Funkcję zacisku 15/30 należy dopasować do sposobu zasilania danego urządzenia.

Zawartość zestawu

✔️ 1 × wtyczka zasilająca Herth+Buss 51305635

✔️ 1 × nakrętka kablowa PG16

✔️ 1 × elastyczna osłona styków

Konektory przewodów i przewód elektryczny nie wchodzą w skład zestawu.

Numery referencyjne

▶️ Herth+Buss: 51305635

▶️ John Deere: AL68707

Podane numery służą do identyfikacji produktu. Przed zakupem należy porównać standard złącza, liczbę pinów oraz parametry elektryczne.

Zastosowanie

Wtyczka przeznaczona jest do wykonywania połączeń zasilających i sterujących w:

✔️ ciągnikach rolniczych

✔️ maszynach rolniczych i leśnych

✔️ maszynach marki John Deere wykorzystujących numer AL68707

✔️ opryskiwaczach i rozsiewaczach

✔️ kosiarkach i maszynach zielonkowych

✔️ zamiatarkach oraz urządzeniach komunalnych

✔️ maszynach budowlanych

✔️ pojazdach użytkowych i specjalnych

✔️ przyczepianych urządzeniach wyposażonych w instalację elektryczną

Zalety produktu

✅ oryginalny produkt Herth+Buss Elparts

✅ zgodność ze standardem DIN 9680

✅ odpowiednik numeru John Deere AL68707

✅ zastosowanie w instalacjach 6 V, 12 V i 24 V

✅ obciążalność do 25 A przy 24 V

✅ trzy styki: zasilanie, masa i przewód sterujący

✅ nakrętka kablowa PG16 stabilizująca przewód

✅ stopień ochrony IP54

✅ elastyczna osłona zabezpieczająca styki po odłączeniu

✅ łatwe podłączenie za pomocą konektorów płaskich 6,3 mm

✅ kompatybilność z gniazdami zgodnymi z DIN 9680
